CIF 2000

CIF 2000试验台用于根据DIN 71460第1部分和ISO/TS 11155-1对汽车乘客舱过滤器进行标准测试


    尺寸下限为200 nm的颗粒测量
    分级分离效率与上料的测量和评估
    自动获取气压计压力,温度,湿度和压差数据
    温度控制(+18°C ~ +90°C)和湿度控制(30 – 70%)
    自动启动所有试验台组件
    自动执行测量流程
    使用FTControl软件对测量过程进行单独编程,以便用于过滤器测试
    独立的测量和分析部件 – 这将节省时间和金钱,因为可以在测量仍在进行时进行分析
    打印和保存完整的测试记录
    轻松访问最多6个外部传感器记录的所有测量信号数据
    低维护
    易于操作
    运行可靠
    设备将减少您的运营成本

Description

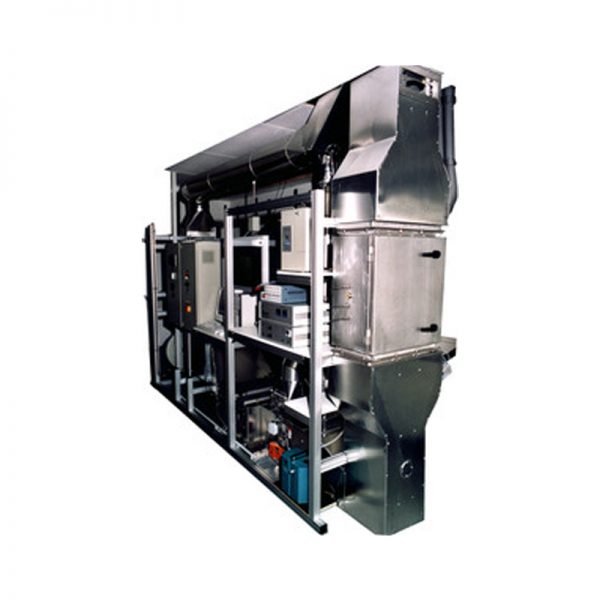

Palas®提供配有Promo® 2000 单元的CIF 2000试验台,用于根据DIN 71460 第1部分和  ISO/TS 11155-1对汽车乘客舱过滤器进行标准测试。

体积流量自动调节,并可在60至800 m3/h之间调节。
借助CIF,可以测量和评估完整过滤器或滤料的分级分离效率。

过滤器测试的颗粒计量是使用电刷发生器RBG 1000进行,该设备在国际上获得公认已超过30年。在CIF 2000上,总体和分级分离效率使用高分辨率光散射光谱仪Promo® 2000确定。

Promo® 2000系统的主要优势在于使用光纤技术。因此,传感头可以直接定位在测量现场,从而最小化线损。使用Promo®2000测量系统时,可以在所有粒径的整个测量范围内进行可靠的上料测试,以确定分离效率。

根据ISO/TS 11155-1,试验台还配备了盐雾发生器AGK 2000。在测试管道中,尺寸高达约220 x 500 mm的滤料在上述条件下也可进行测试。为了测试实际环境条件对过滤器分离行为的影响,Palas®还提供使用气候技术组件对CIF试验台进行升级,以便将温度调整到+18°C ~ +90°C,以及将相对湿度调整到30% – 70%。

作为选项,可以在提供用于气体分析的测量设备后对试验台进行升级,以便根据DIN 71460第2部分和ISO/TS 11155第2部分研究吸附和解吸动力学。

自动化

CIF配备了高压风机,它可以在压力侧通过无线可变调节进行节流调节并且进行频率控制,并且它还可通过过滤器测试软件FTControl 自动调节体积流量。此外,在过滤器测试期间,过滤器的传感器数据(例如体积流量,温度,相对湿度和压差)也会自动记录。气溶胶发生器和电晕放电可通过FTControl软件启动

测量分级分离效率

图1:显示分级分离效率比较的示例

   使用Promo® 2000系统清楚显示过滤器、或者滤料在0.2 nm – 40 µm整个测量范围内的分离效率
   最高的测量重现性和可重复性突显分离效率的微小差异。
   优化的应用程序将每次分离效率测量的测量时间缩短到2分钟左右
   分离效率曲线的简单比较,也可以计算平均值

上料/保持时间测量并记录压力损失曲线
图2:保持时间测量示例

    除尘过程中分级分离效率的测量性能; 可以预先选择压力损失或测量时间作为中止标准
    以图表和表格形式确定和显示压力损失曲线和保留曲线,80%和90%分离度时的粒径表示提供更多信息。
   不同加载步骤期间分级分离效率的比较
   缩短测量时间,例如通过增加气溶胶浓度

更多组件:

   测量点切换设备

Datasheet

测量范围(尺寸)

0.2 – 40 µm

体积流量

60 m3/h – 800 m3/h (循环操作)

外型尺寸

试验台:1,000 • 2,800 • 4,200 mm,过滤器漏斗:300 • 600 mm(过滤器及其他部件根据要求提供)

材料

不锈钢V2A, 2 mm

温度调节

+18°C – +90°C

空气湿度

30% 至 70%

温度和湿度传感器

– 测量范围: -20°C – +80°C, 0 – 100 % rH, – 精度: ± 0.1°C (20°C), ± 1 % rH (0 – 90 % rH), ± 2 % rH (90 – 100 % rH)

气压表

– 测量范围: 600 – 1100 hPa, – 精度: ± 0.10 hPa

压差表

测量范围:<2500Pa,-线性误差:<0.2%,与最终值之间

气流速度测量

– 测量范围: 0.5 – 40 m/s, – 精度: < +/- 0.05 m/s (高达20 m/s), < +/- 0.08 m/s (20 – 30 m/s), < +/- 0.1 m/s (30 – 40 m/s)

先决条件

3相,400 V,中性,接地连接约3 KW,并提供最大压力8 bar的加压空气

Benefits


    尺寸下限为200 nm的颗粒测量
    分级分离效率与上料的测量和评估
    自动获取气压计压力,温度,湿度和压差数据
    温度控制(+18°C ~ +90°C)和湿度控制(30 – 70%)
    自动启动所有试验台组件
    自动执行测量流程
    使用FTControl软件对测量过程进行单独编程,以便用于过滤器测试
    独立的测量和分析部件 – 这将节省时间和金钱,因为可以在测量仍在进行时进行分析
    打印和保存完整的测试记录
    轻松访问最多6个外部传感器记录的所有测量信号数据
    低维护
    易于操作
    运行可靠
    设备将减少您的运营成本

Applications


    根据DIN 71460 第1部分 & ISO/TS 11155 第 1部分进行完整的过滤器测试
    根据DIN 71460 第 1部分 & ISO/TS 11155 第 1部分测试滤料
    其他完整过滤器和滤料的测试
