AGF 10.0

符合VDI 3491-6,带有双喷嘴和旋风分离器(临界值:10 µm)的液体雾化器

    产生高达约25 g/h的高质量流量
    工作参数的精确调整
    数量浓度(CN)可以变化10倍
    如果修改了CN,粒径分布几乎保持恒定
    最大数量分布在MPPS范围内
    几乎没有功率损耗
    最佳浓度,无凝结损耗
    耐多种酸、碱和溶剂
    坚固的设计,不锈钢外壳
    易于操作
    长计量时间

Description

AGF 10.0是一款气溶胶发生器,用于以恒定的颗粒速度和确定的颗粒光谱雾化液体和胶乳悬浮液。

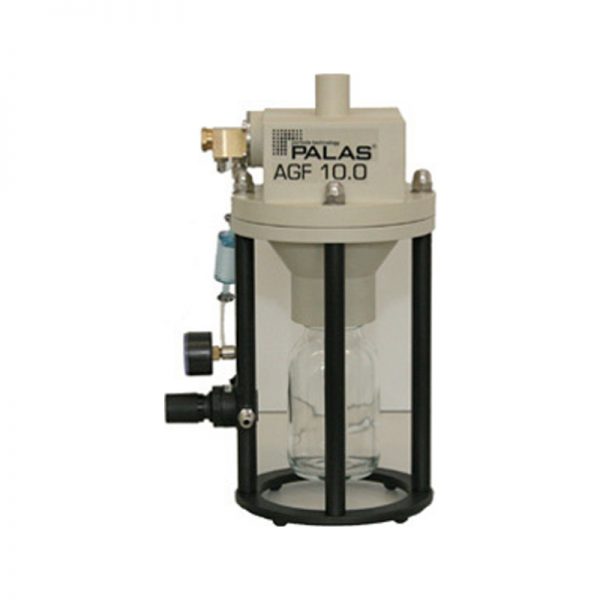

图1:AGF 10.0

AGF 10.0系统包括可调节的双喷嘴,用于调整所需的质量流量,以及具有10 µm临界值的旋风分离器。下图显示了发生器组件布局示意图:

图2:气溶胶发生器示意图

启动

需分散的液体被填充到储罐中,AGF 2.0被连接到压缩空气连接。气压计可通过喷嘴上的主压力对液体质量流量进行连续调节。喷嘴流量所产生的液滴雾切向流入旋风分离器。大尺寸颗粒在这里通过离心力分离,并滴落回储罐。剩余的液滴通过所谓的“浸没管”离开旋风分离器。这些液滴的尺寸光谱一方面是通过喷嘴所产生的基本液滴谱加以确定,但另一方面是通过旋风分离器的分离特征加以确定。

分离尺寸可计算得出:daerodyn.max = 10 µm,即无论哪种需雾化的液体,最大粒径为daerodyn  ≈ 10 µm。
表1:AGF和UGF系统概述

Datasheet

体积流量

14 – 35 升/分钟

外型尺寸

240 • 385 mm ( Ø • L)

重量

大约 4 千克

颗粒材质

DEHS、 DOP、Emery 3004、石蜡油、其他非树脂油

计量时间

> 24 h

质量流量(颗粒)

< 25 g/h (DEHS)

压缩空气连接

快速连接器

气溶胶出口连接

Ø 内侧 = 20毫米,Ø 外侧 = 30毫米

平均粒径(数量)

0.5 µm

最大粒径

10 µm

充装量

300 ml

Benefits

    产生高达约25 g/h的高质量流量
    工作参数的精确调整
    数量浓度(CN)可以变化10倍
    如果修改了CN,粒径分布几乎保持恒定
    最大数量分布在MPPS范围内
    几乎没有功率损耗
    最佳浓度,无凝结损耗
    耐多种酸、碱和溶剂
    坚固的设计,不锈钢外壳
    易于操作
    长计量时间

Applications

    洁净室技术
      -   根据ISO 14644 和 VDI 2083的验收测试和泄露测试
      -   泄露测试,适合性测试
      -   恢复测试
    过滤器测试,质量控制
      -   滤筒
      -   车辆内部过滤器
      -   滤料、颗粒空气过滤器、HEPA/ULPA过滤器
      -   压缩空气过滤器
    示踪粒子
      -   正压高达10 bar的光学流量测量程序(型号AGF 10.0 D)
      -   吸入实验
      -   LDV
    计数颗粒测量方法的校准
      -   < 5 µm胶乳悬浮液的雾化
    烟雾探测器测试
