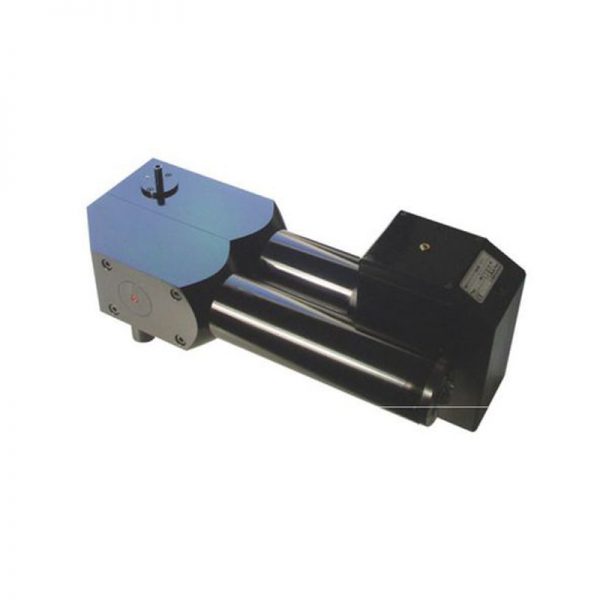

氣溶膠傳感器 welas® 1200

welas®1200气溶胶传感器可测量浓度高达50,000颗粒/立方厘米

    120 nm至40 µm的最宽测量范围(在一台设备中可以选择4个测量范围)
    不同折射率的校准曲线
    最高的浓度范围:0颗粒/ cm3至5•104颗粒/ cm3
    从0.12 µm开始具有极高且可重现的计数效率速率(见图1)
    时间分辨率低至10 ms
    功能丰富的PDControl和FTControl软件
    强大的外部吸油泵ASP 1000
    客户可以独立进行校准、清洁和更换灯泡
    操作简单
    低维护
    功能可靠
    减少您的运营费用

Description

1200型气溶胶传感器配备较小的测量体积,可用于无重合测量,最大数量浓度可达50,000颗粒/ 立方厘米。

测量范围:0.12 – 3.5 µm / 0.2 – 10 µm / 0.3 – 17 µm / 0.6 – 40 µm。

功能原理

welas®digital和Promo®digital基于单粒子散射光分析。待测颗粒通过T形光学描绘的测量空间,该空间由白光源照射,从而产生散射光脉冲,其水平是浓度的量度。

以下特殊功能可确保高尺寸分类精度和高尺寸分辨率:

   白光和90°光散射检测
  明确的校准曲线
   获专利的T形孔技术,可实现T形测量技术
 无边界区域错误
   用于散射光脉冲分析的新型数字化单个信号处理
  重合检测和校正,可进行高达5倍的高浓度测量

示例:welas®传感器气溶胶导管可加热至250°C(请参见变型),垂直气溶胶导管在5升/分钟的高流量下可确保对传感器中高达40 µm的大颗粒进行无故障且可靠的测量。

光学测量空间的大小限制

下表显示在给定颗粒浓度下的理论最小分离度。
在103/立方厘米浓度下,光学测量体积不得大于1立方毫米。

客户可以根据要测量的浓度选择具有适当测量体积的传感器。

对于高达500,000颗粒/ cm3的浓度,可以使用Welas®1100传感器,其测量体积非常小。这样可以确保最小的测量体积,从而只有一个颗粒进入测量体积。在低浓度下,具有较大测量体积的型号welas®1200在相同数量浓度下具有更高的计数率优势。

传感器的计数效率

welas®传感器的特点是计数效率和粒径分辨率特别一致。这意味着当使用不同的传感器时,浓度数值和粒径的测量结果具有高度可比性。

图表1:welas®1000系列气溶胶传感器的特点是从0.12 µm开始具有很高的计数效率!

耐压和可加热的气溶胶传感器,带有PHHP型号所使用的特殊比色皿

即使在特殊的测量条件下,特殊测量比色皿也可以用于welas®气溶胶传感器。具有以下特性:

    高达250°C的可加热传感器;根据要求支持更高的温度
    耐压传感器,可耐受最高10 bar超压
    耐化学侵蚀性介质的传感器

Datasheet

测量范围(尺寸)

0.12– 40 µm(4个测量
范围)

测量范围(浓度数值)

0 – 5•104颗粒/立方厘米

热力学条件

+10 – +40°C, -100 至 +50 mbarg

体积流量

1.6升/分钟,5升/分钟(其他按需提供)

光源

氙气高压灯75瓦

电源

115/230 V, 50/60 Hz

外型尺寸

200•530•530毫米(高•宽•深)

重量

约19公斤

冷却

风冷

Benefits

    120 nm至40 µm的最宽测量范围(在一台设备中可以选择4个测量范围)
    不同折射率的校准曲线
    最高的浓度范围:0颗粒/ cm3至5•104颗粒/ cm3
    从0.12 µm开始具有极高且可重现的计数效率速率(见图1)
    时间分辨率低至10 ms
    功能丰富的PDControl和FTControl软件
    强大的外部吸油泵ASP 1000
    客户可以独立进行校准、清洁和更换灯泡
    操作简单
    低维护
    功能可靠
    减少您的运营费用

Applications

    确定汽车内部过滤器、发动机空气过滤器、室内空气过滤器、压缩空气过滤器、真空吸尘器过滤器、可清洗过滤器、静电除尘器、油分离器、冷却润滑剂分离器、湿式洗涤器、旋风分离器和其他分离器的分离效率
    等温和等压粒径和定量测定,例如在汽车,化学,制药和食品工业中
    分析快速瞬态过程
    烟雾探测器检查
    云粒子形成
    排放测量
    排放量测量
