AGF 10.0 D

耐压版本的AGF 10.0 系列

    产生高达约25 g/h的高质量流量
    工作参数的精确调整
    数量浓度(CN)可以变化10倍
    如果修改了CN,粒径分布几乎保持恒定
    最大数量分布在MPPS范围内
    几乎没有功率损耗
    最佳浓度,无凝结损耗
    耐多种酸、碱和溶剂
    坚固的设计,不锈钢外壳
    易于操作
    长计量时间

Description

与AGF 10.0不同,AGF 10.0 D可耐高达10 bar正压,因而可用于具有绝对压力值高达11 bar的应用,例如,用于测试正压值高达10bar的压缩空气过滤器和光学流量测量程序。

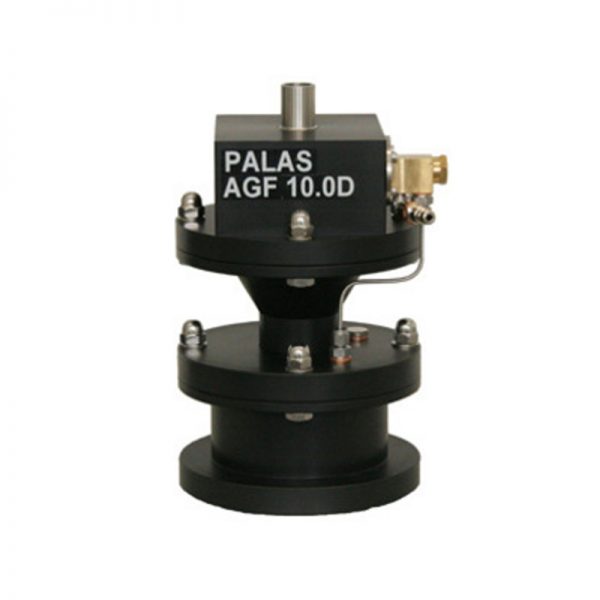

图1:AGF 10.0 D

AGF系列气溶胶发生器可以使用双喷嘴雾化液体。图2 展示了AGF 10.0 D发生器组件的示意图:

图2:气溶胶发生器示意图

启动

压缩空气被供应到双喷嘴。喷嘴上的主压力可以调节到比环境压力高0-10 bar。通过AGF 10.0 D的体积流量应使用压力密闭流量计进行测定,并且必须介于12 – 22 L/min。喷嘴的负压将会从储罐中吸取需雾化的液体,而该液体的体积流量可使用包含在喷嘴中的针阀进行调整。overview AGF systems.JPG表1:AGF和UGF系统概述

Datasheet

体积流量

14 – 35 升/分钟

外型尺寸

200 • 300 mm (Ø • l)

重量

大约 8 千克

颗粒材质

DEHS、 DOP、Emery 3004、石蜡油、其他非树脂油

计量时间

> 24 h

质量流量(颗粒)

< 20 g/h (DEHS)

压缩空气连接

快速连接器

气溶胶出口连接

Ø 内侧 = 20毫米,Ø 外侧 = 30毫米

特殊功能

密封性高达10 bar

平均粒径(数量)

0.5 µm

最大粒径

10 µm

充装量

300 ml

Benefits

    产生高达约25 g/h的高质量流量
    工作参数的精确调整
    数量浓度(CN)可以变化10倍
    如果修改了CN,粒径分布几乎保持恒定
    最大数量分布在MPPS范围内
    几乎没有功率损耗
    最佳浓度,无凝结损耗
    耐多种酸、碱和溶剂
    坚固的设计,不锈钢外壳
    易于操作
    长计量时间

Applications

    洁净室技术
      -   根据ISO 14644 和 VDI 2083的验收测试和泄露测试
      -   泄露测试,适合性测试
      -   恢复测试
    过滤器测试,质量控制
      -   滤筒
      -   车辆内部过滤器
      -   滤料、颗粒空气过滤器、HEPA/ULPA过滤器
      -   压缩空气过滤器
    示踪粒子
      -   正压高达10 bar的光学流量测量程序(型号AGF 10.0 D)
      -   吸入实验
      -   LDV
    计数颗粒测量方法的校准
      -   < 5 µm胶乳悬浮液的雾化
    烟雾探测器测试
