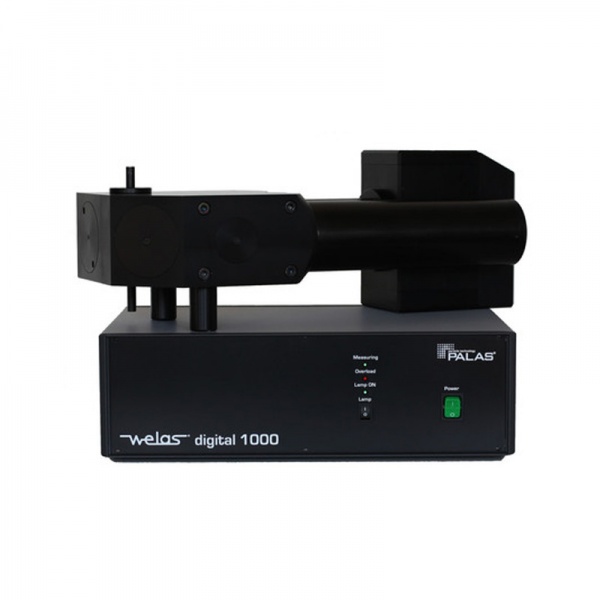

welas® digital 1000

功能强大的气溶胶光谱仪,具有最高的粒径分辨率,测量范围120 nm40 µm

    在一台设备中支持四个测量范围:
      -   0.12 µm – 3.5 µm
      -   0.2 µm – 10 µm
      -   0.3 µm – 17 µm
      -   0.6 µm – 40 µm
    每个测量范围多达128个尺寸通道
    浓度范围从<1颗粒/立方厘米到5•105颗粒/立方厘米
    不同折射率的校准曲线
    从0.12 µm开始具有非常高的可重复计数效率
    时间分辨率低至10 ms
    功能丰富的PDControl和FTControl软件
    强大的外部吸油泵ASP 1000
    客户可以独立进行校准、清洁和更换灯泡
    操作简单
    低维护
    功能可靠
    减少您的运营费用

Description

welas®digital 1000是一种灵活、功能强大且经济的光散射光谱仪系统,可精确可靠地确定颗粒浓度和尺寸。

使用welas®digital 1000,可以可靠地测量120 nm以上的粒径,因为具有很高光强度的特殊高功率氙高压灯和光电倍增器直接集成在气溶胶传感器中。

因此,welas®digital 1000具有极高分辨率和极高分类精度,这就是为什么它被用作其他测量方法的参考设备的原因。

在一台设备可以选择四个测量范围,这是独有优势:

    0.12 µm – 3.5 µm
    0.2 µm – 10 µm
    0.3 µm – 17 µm
    0.6 µm – 40 µm.

welas®digital 1000以在每个测量范围内多达128个尺寸通道而闻名,其浓度范围从<1颗粒/立方厘米到5•105颗粒/立方厘米。 Welas®Digital基于单粒子散射光分析。welas®digital 1000将著名的国际公认的welas®系统的特殊优势与新的快速数字单独信号处理相结合。这允许通过巧合检测对每个单独的信号进行数字分析。

以下特殊功能保证最佳的尺寸分类精度和最佳的尺寸分辨率:
  白光和90°光散射检测
明确的校准曲线
  获得专利的T光圈
⇒ 没有边界区域错误
  新的数字个体信号处理
⇒ 个体信号重合检测和校正

传感器可选用于高达10 barg的超压和高达250°C的高温(应请求支持更高规格)的测量。

Welas®数字测量技术

Welas®Digital提供一个新的快速20 MHz信号处理处理器,可以分析每个粒子信号的进程。

这样就可以在光散射测量技术中识别单个信号上的巧合事件并对其进行校正(根据Umhauer博士/ Sachweh教授的理论)。这样也可以将最大浓度限制提高到5•105颗粒/立方厘米。

此外,新的信号检测电子设备(包括一个新的功能强大的对数数字/模拟转换器),允许以超过50%的计数效率测量120 nm颗粒。

高分类精度、高分辨率和高计数效率是进行精确颗粒测量的前提。

图1:分辨率和分类精度

welas®digital的特点是从0.2 µm开始具有很高的计数效率!

图2:welas®1200传感器的计数效率

Welas®Digital 1000传感器

welas®1100和1200气溶胶传感器的特点是强大的光源和光电倍增管直接集成在传感器中。此技术可实现最佳的尺寸分辨率、最佳的分类精度和非常低的检测限制。

测量体积大小对于无巧合粒度和颗粒数测量至关重要。

如果同时进行测量,则测量直径太大而数量太小。

从理论上讲,对于无巧合测量,即在测量体积中最多一个颗粒,在103颗粒/立方厘米的数浓度下,测量体积的扩展不得大于1立方毫米。

Datasheet

接口

USB

测量范围(尺寸)

0.12 µm – 3.5 µm,
0.2 µm – 10 µm,
0.3 µm – 17 µm,
0.6 µm – 40 µm

尺寸通道

最多64个/衰减

测量原理

光学光散射

测量范围(浓度数值)

<5•105颗粒/立方厘米

时间分辨率

≥ 10 毫秒

热力学条件

10 – 40 °C, -100 – 50 mbar

体积流量

5升/分钟,1.6升/分钟

数据采集

20 MHz处理器,256个原始数据通道,数字

光源

氙气高压灯
75 瓦

用户界面

笔记本电脑

电源

115 – 230 V, 50 – 60 Hz

外壳

工作台外壳,可选配用于机架安装的支架

外型尺寸

185•450•315毫米(高•宽•深)(19英寸)

重量

大约 约8公斤(控制单元) 18公斤(传感器)

软件

PDControl, FTControl

控制条件

+5 – +40 °C (控制单元)

Benefits

    在一台设备中支持四个测量范围:
      -   0.12 µm – 3.5 µm
      -   0.2 µm – 10 µm
      -   0.3 µm – 17 µm
      -   0.6 µm – 40 µm
    每个测量范围多达128个尺寸通道
    浓度范围从<1颗粒/立方厘米到5•105颗粒/立方厘米
    不同折射率的校准曲线
    从0.12 µm开始具有非常高的可重复计数效率
    时间分辨率低至10 ms
    功能丰富的PDControl和FTControl软件
    强大的外部吸油泵ASP 1000
    客户可以独立进行校准、清洁和更换灯泡
    操作简单
    低维护
    功能可靠
    减少您的运营费用

Applications

    确定汽车内部过滤器、发动机空气过滤器、室内空气过滤器、压缩空气过滤器、真空吸尘器过滤器、可清洗过滤器、静电除尘器、油分离器、冷却润滑剂分离器、湿式洗涤器、旋风分离器和其他分离器的分离效率
    等温和等压粒径和定量测定,例如在汽车、化学、制药和食品工业中
    分析快速瞬态过程
    检查烟雾探测器
    云粒子形成
    排放测量
    排放量测定
