Fidas® Fly 200

集成在HORUS八旋翼机中的轻型气溶胶光谱仪

    可以在无法到达的位置进行测量
    在所有三个空间维度上连续和同时实时测量多个PM值
    基于颗粒数浓度和粒度分布的详细信息
    光源:LED
    每充一次电,在飞行作业中最多可进行20分钟的测量
    每次更换电池仅需2分钟
    8旋翼平台
    飞行机器人冗余设计确保较高的操作安全性
    实时传输所有相关的飞行数据和控制数据
    飞行模式:手动控制,位置稳定,高度自动稳定,GPS位置动态稳定,GPS路线自动跟踪,自动起降
    Fidas®数据分析器软件可在外部PC上对测量数据进行单独分析
    8旋翼平台
    PDAnalyzeFidas®软件可在外部PC上对测量数据进行单独分析
    低维护
    可以在现场进行外部校验
    功能可靠

Description

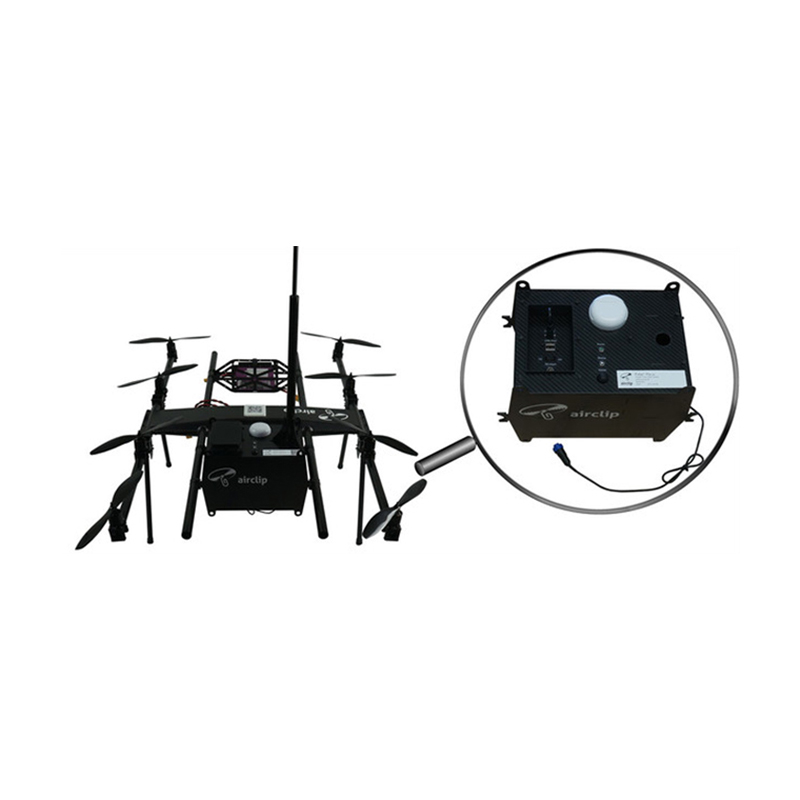

Fidas®Fly 200是Palas®生产的超轻型实时粉尘监测器与Airclip Service GmbH&Co KG生产的飞行机器人的结合体。

借助Fidas®Fly 200作为测量系统并且基于Fidas®系统公认的测量技术,该系统可以连续同时测量PM组分PM1,PM2.5,PM4,PM10和符合DIN EN 481规定的TSP或可呼吸、胸部和可吸入颗粒物的质量系统,此外,还可以确定粒径分布在0.18 – 18μm或0.5 – 40μm粒径范围的32个粒径等级的粒径分布-所有这些位于额外的空间尺寸。

此系统可以通过将德国德累斯顿Airclip GmbH公司的飞行机器人HORUS用作超轻粉尘监测系统Fidas®Fly 100的运输单元来实现。

飞行机器人是八旋翼飞行器,飞行系统的冗余布局提供极高的操作安全性,并且可以手动或自动控制。通过使用GPS,可以自动且可重复的方式定义的巡逻航路点/路线。

每次电池充电飞行时间约为20分钟,更换电池仅需2分钟左右。

除其他功能外,Fidas®Fly 200还可以在无法到达的位置(例如,在向大气排放物的运输区域)进行细粉尘测量,尤其可以用于评估线和面的粉尘源(例如露天采矿场),并且可提供用于研发目的的有价值参数(例如,用于预测模型)。

Fidas®Fly 200使用成熟的单粒子光学光散射测量技术,并配备高强度(dpmin = 180 nm)、高稳定输出和长寿命的LED光源。借助单分散测试粉,可以在现场随时随地轻松、快速地检查和调整系统的校准。

Fidas®Fly 200配备带有4 GB紧凑型闪存存储的数据记录器。固件支持完整的远程访问,提供远程维护和可选的数据存储,请访问www.palas.de/user。

Fidas®Fly 200由德国德累斯顿的Airclip GmbH公司分销(联系Airclip)。 联系 Airclip )。

Airclip GmbH公司还提供关于飞行机器人操作的所有必要培训/教育。此外,可以针对飞行器营销活动签署协议(例如与项目相关的营销活动)。

测量原理

实际的气溶胶传感器是一种光学气溶胶光谱仪,它使用Lorenz-Mie单个粒子的散射光分析来确定粒径。单个颗粒移动通过光学差异化的测量空间,该测量空间被白光均匀照射。每个粒子都会产生以85°至95°的角度检测到的散射光脉冲。基于散射光脉冲的数量来测量粒子数。散射光脉冲的水平是粒度直径的度量。

通过改进的光学器件,使用新白色LED作为更高光密度的光源及改进信号分析(对数模拟数字转换器),可以将发射测量的检测下限降低至180 nm。这样可以大大提高检测效率,尤其是对较小颗粒的检测,这些颗粒主要在路边附近高浓度时发现(见图1)。

图1:Fidas®细粉尘测量系统在0.18 – 18 µm粒径范围内具有更高的灵敏度

分类精度和分离能力越好,粒度分布的定义越准确。

使用白光源可以获取精确而明确的校准曲线,从而获得极高的尺寸分辨率。获得专利的T型光阑可提供精确定义的光学测量体积,并能够进行颗粒测量而没有边界带错误,从而实现精确的尺寸测量。新的数字化电子信号分析系统可根据需要快速识别和纠正一致性。

图2:通过PM值转换粒度分布的算法比较

为了将测量值转换为质量分数或质量分数,将每个值中的高分辨率粒度分布乘以一个相关因子,该相关因子反映环境气溶胶的不同来源(例如燃烧气溶胶、轮胎磨损,花粉)(见图2)。通过将分离曲线(请参见DIN EN 481)附加应用于确定的粒度分布,可以获得质量系数。多个分离曲线可以同时用于相同的尺寸分布,从而可以同时输出PM10,PM2.5,PM1(及其他数据)。例如,Fidas®Fly 200可以使用相同的转换算法进行操作,该转换算法也已经在获得型式认可和认证的环境空气监测系统Fidas®200中实现,用于依照法规对环境PM2.5和PM10浓度进行监测。

随附的软件可进行多种评估和显示测量数据。

图3:Fidas®Fly 200的飞行状态

Datasheet

接口

USB, Wi-Fi

测量范围(尺寸)

0.18 – 40 µm(2个测量范围)

尺寸通道

64(32 /衰减)

测量原理

光学光散射

测量范围(浓度数值)

0 – 20,000颗粒/立方厘米

体积流量

1.4升/分钟

外型尺寸

10.5•37.5•17.5厘米(H•W•D,仅传感器)

重量

大约 4千克;毛重:1.9千克

数据记录仪存储空间

4 GB

测量范围(质量)

0 – 1,500 µg/m3

报告数据

PM1,PM2、5,PM4,PM10,TSP,CN,颗粒尺寸分布

飞行时间

大约 20分钟

Benefits

    可以在无法到达的位置进行测量
    在所有三个空间维度上连续和同时实时测量多个PM值
    基于颗粒数浓度和粒度分布的详细信息
    光源:LED
    每充一次电,在飞行作业中最多可进行20分钟的测量
    每次更换电池仅需2分钟
    8旋翼平台
    飞行机器人冗余设计确保较高的操作安全性
    实时传输所有相关的飞行数据和控制数据
    飞行模式:手动控制,位置稳定,高度自动稳定,GPS位置动态稳定,GPS路线自动跟踪,自动起降
    Fidas®数据分析器软件可在外部PC上对测量数据进行单独分析
    8旋翼平台
    PDAnalyzeFidas®软件可在外部PC上对测量数据进行单独分析
    低维护
    可以在现场进行外部校验
    功能可靠

Applications

    在难以接近的位置或排放源头(道路、采石场、露天采矿场)进行细粉尘监测
    室内(例如工厂大厅)空气质量研究,
    排放监测
    研究与开发项目,例如,确定排放因子或获得用于色散建模的数据
