MFP 1000

快速且经济地开发含有>=120 nm灰尘、油或盐的平面介质并进行质量控制。符合EN 1822-3和ISO 29463-3标准的MFP 1000 HEPA版本

    >=120 nm粒径测量
    国际范围内可比较的测量结果
    广泛分布的测量系统
    测试方法的高重复性
    易于使用不同的测试气溶胶,例如 SAE粗粉、NaCl/ KCl、DEHS
    灵活的过滤器测试软件FTControl
    压力损失测量、馏分分离效率测量和负荷测量程序
    易于操作; 即使是未经培训的人员也可以在使用设备时得到快速指导
    设置时间短
    可由客户自主执行清洁和校准
    轻松使用测量技术组件-即使在其他应用中
    移动设置、便于在脚轮上移动
    运行可靠
    在交付前验收测试期间以及交付时验证单个组件和整个系统的功能
    低维护
    本设备将减少您的运营成本

Description

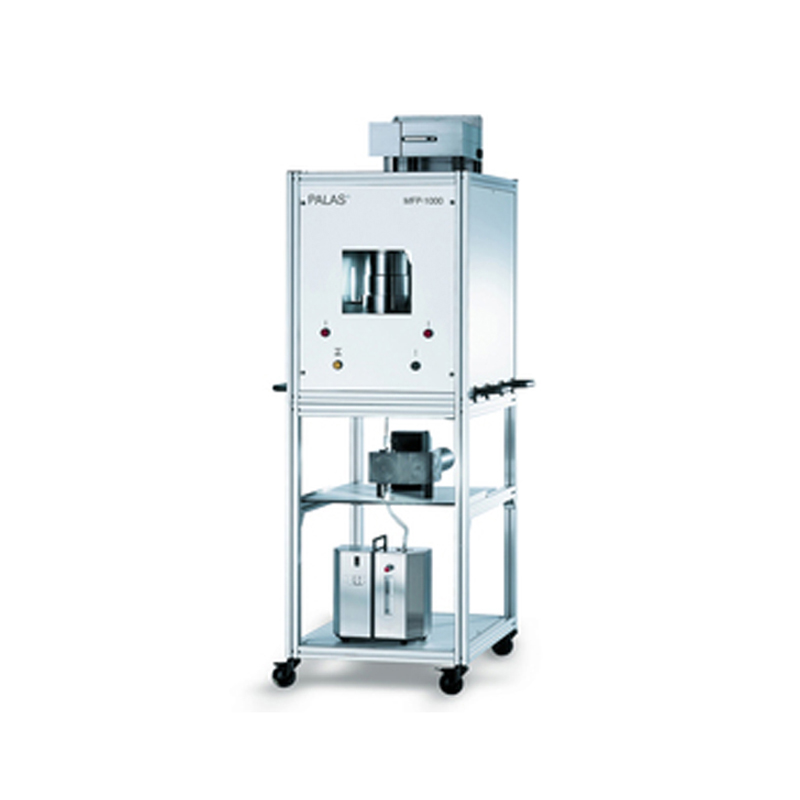

图1:MFP 1000

在实际的开发和质量控制应用中,Palas®的MFP过滤器测试台已经在世界各地经过多次验证。

MFP过滤器测试台是用于扁平过滤器介质和小微型过滤器的模块化过滤器测试系统。 MFP 1000可用于确定:
    无粉尘涂层介质上的压力损失曲线,
    馏分分离效率,或
    负荷施加过程中的负荷分离效率

在最短时间内完成工作–可靠且具有成本效益。

根据标准或应用,可以使用相应的气溶胶发生器。

借助新的光散射光谱仪Promo®1000,可以确保清晰可靠地确定气溶胶浓度和粒径,从而确保准确的馏分分离效率测定。

测试序列的高度自动化设置以及清晰定义的单个组件和滤波器测试软件FTControl可单独调整的序列程序相结合,共同提供高度可靠的测量结果,,可以使用不同的测试气溶胶快速轻松地执行过滤器测试。

我们的质量细节

图2:MFP 1000

  1. 1. 可变气溶胶生成,这要归功于使用不同的粉尘、KCl/NaCl、DEHS等分散剂;缩短测量时间是可能的,例如通过增加粉尘浓度

2.电晕放电(可选)–可调节的离子流,适用于不同的质量流量。混合空气,流入速度从0.05到1米/秒可调。可选:瞬时流入。

3.移动式气动过滤器支架,用于快速拆卸和装载试验台。

4.带有集成Windows测试装置软件的光散射光谱仪Promo®系统,可在高达5•105颗粒/立方厘米(SAE Fine)高浓度下进行清晰的颗粒测量。借助自动序列程序进行过滤器测试,即使未经培训的人员也易于操作。可以完全自动控制测试台。

自动化

MFP 1000集成有质量流量控制器,可用于控制体积流量。这些可以通过FTControl过滤器测试软件进行自动监视和控制。在过滤器测试期间,还会自动记录集成的传感器数据,例如过滤器的体积流量和压差。

馏分分离效率测量

图3:示例:馏分分离效率比较

    使用Promo®系统清楚地展示从0.12 µm到40 µm整个测量范围内的过滤介质分离效率
    凭借其最大的灵敏度,颗粒测量技术甚至可以揭示分离效率的细微差别。
    优化的气溶胶应用,每次分离效率测量的测量时间短,约为2分钟
    分离效率曲线简单比较,也可以计算平均值

采样和布局
MFP 1000测试系统的严格垂直布局仅带有一个采样探针,即使排除高达40 µm的较大颗粒,也可以提供准确的测量结果,因为系统可以排除沉降损失。这样,就可以在所有粒径测量范围内可靠地确定分离效率。

负荷/保持时间测量并记录压力损失曲线

图4:示例:保持时间测量

    粉尘施加过程中馏分分离效率性能测试;可以预先选择压力损失或测量时间作为测试中止标准
    以图表和表格形式确定和显示压力损失曲线和保留曲线。80%和95%分离度下的粒径显示提供更多信息。
    不同加料步骤中的馏分分离效率比较
    缩短测量时间,例如通过增加粉尘浓度

您可以选择的气溶胶发生器:

    RBG 1000
    AGK 2000,具有长干燥管线
    PLG 1000

Datasheet

测量范围 (尺寸)

0.12 – 40 µm

体积流量

1 – 35立方米/小时(加压模式)

电源

115/230 V, 50/60 Hz

外型尺寸

approx. 600 • 1,800 • 900 mm 毫米(宽•高•深)

流入速度

5 – 100厘米/秒(其他可根据要求提供)

压差测量

0 – 2,500 Pa

介质测试区

100 平方厘米

气溶胶

灰尘(例如SAE灰尘),盐(例如NaCl,KCl),液体气溶胶(例如DEHS)

气溶胶浓度

无额外稀释的SAE细颗粒最高可达到1,000毫克/立方米(ISO A2 细颗粒)

压缩空气供应

6 – 8 bar

Benefits

    >=120 nm粒径测量
    国际范围内可比较的测量结果
    广泛分布的测量系统
    测试方法的高重复性
    易于使用不同的测试气溶胶,例如 SAE粗粉、NaCl/ KCl、DEHS
    灵活的过滤器测试软件FTControl
    压力损失测量、馏分分离效率测量和负荷测量程序
    易于操作; 即使是未经培训的人员也可以在使用设备时得到快速指导
    设置时间短
    可由客户自主执行清洁和校准
    轻松使用测量技术组件-即使在其他应用中
    移动设置、便于在脚轮上移动
    运行可靠
    在交付前验收测试期间以及交付时验证单个组件和整个系统的功能
    低维护
    本设备将减少您的运营成本

Applications

    For filter media and small mini-filters
    product development and during production monitoring
    Fast and cost efficient testing of fractional efficiency with dust, oil or salt based on ISO 11155-1 (cabin air filters), ISO 5011 (engine pre-air filters), EN 779/ Ashrae 52.2/ ISO 16890 (room air filters),
    Within the version MFP 100 HEPA measurement of MPPS of HEPA/ ULPA filter media based on EN 1822 and ISO 29463-3
