MFP 1000 HEPA

配备Promo® 1000的MFP 1000 HEPA

    粒径测量,最小120 nm(90 nm)
    国际范围可比较的测量结果
    易于使用的不同测试气溶胶,例如NaCl / KCl 或DEHS;其他测试气溶胶根据要求提供
    易于转换的稀释级联,系数分别为10、100、1,000和10,000,用于盐或DEHS测量
    方便地测量分级分离效率并确定MPPS范围
    高达2500 Pa的上料测量,可确定分级分离效率
    测试方法的高重现性
    灵活的过滤器测试软件FTControl
    易于操作,即使未经培训的人员也可以快速使用设备进行操作
    客户可以独立进行清洁
    设置时间短,吞吐时间快
    可移动设置,易于在脚轮上移动
    在交付前验收测试和交付时明确验证各个组件和系统的功能
    运行可靠
    几乎不需要维护
    降低您的运行成本

Description

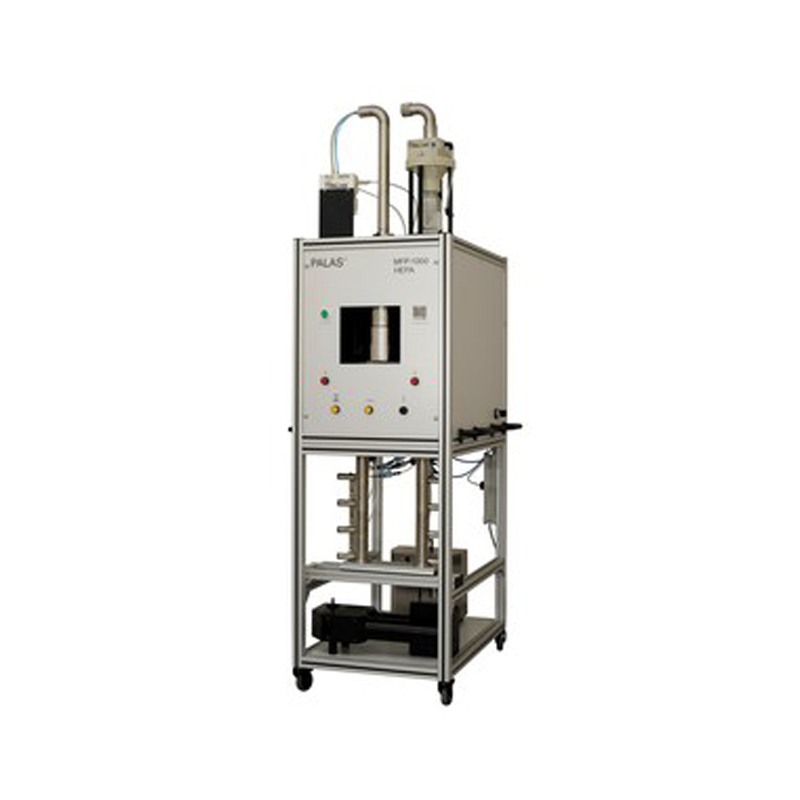

图1:MFP 1000 HEPA

MFP过滤器测试台是用于扁平滤料和小型微型过滤器的模块化过滤器测试系统。可以在很短的时间内确定压力损失曲线、分级分离效率或负荷,既可靠又具有成本效益。

借助新的光散射光谱仪Promo® 1000,可以清晰可靠地确定气溶胶浓度和确保粒径,因此可清楚地确定HEPA过滤器的分级分离效率和MPPS范围。

或者,也可使用其他气溶胶光谱仪进行过滤器测试。

由于采用可移动稀释液级联,因此可以在非常短的时间内将测试设备从使用盐雾剂转换为DEHS雾剂,而无需清洗。

测试序列的高度自动化设置以及清晰定义的单个组件和过滤器测试软件FTControl的可单独调整程序,共同提供高度可靠的测量结果。

我们的质量详情

图2:MFP 1000 HEPA

  1. 通过使用KCl/NaCl或DEHS专用分散剂产生不同的气溶胶。综合干燥长度,无需硅胶!所产生的盐雾使用干燥压缩空气进行干燥。用于干燥的体积流量可通过质量流量控制器单独调节。
  2. 电晕放电(可选):可调节的离子流适用于不同的质量流量。可调的混合空气,用于速度为1.5 – 40 cm/s的入流。通过质量流量控制器实现监测和控制。
  3. 移动式气动过滤器支架,用于快速拆卸和装载试验台。
  4. 可移动的稀释级联:稀释级联可对应用的测试气溶胶进行定义的稀释,稀释倍数可以是10, 100, 1,000 和 10,000倍。由于它们是可移动的,因此可以在很短时间内将测试设备从使用盐气溶胶转换为DEHS气溶胶。无需长时间或复杂的清洁系统。

5. 用于HEPA过滤器的光散射光谱仪Promo® 1000:Palas®过滤器软件FTControl用于控制使用的光散射光谱仪并评估数据。Palas®建议通过以下测试来清晰地测量分级分离效率和确定MPPS范围:

    用于HEPA过滤器的光散射光谱仪Promo® 1000
    具有较低检测限值(最低90nm)的HEPA/ULPA过滤器光散射光谱仪

测量分级分离效率,确定MPPS

图3:Promo® 1000:分级分离效率/MPPS=130nm,Promo® 1000

图4:型号3340:比较分级分离效率,MPPS=120 nm

   清晰展示整个测量范围内滤料的分离效率。
   精确测定MPPS范围。
   凭借最高的灵敏度,我们的颗粒测量技术甚至可以显示分离效率的细微差别。
   由于使用了优化的气溶胶,每次分离效率测量的测量时间较短,约为2分钟
   分离效率曲线的简单比较,也可以计算平均值

自动化

MFP 1000 HEPA具有集成的质量流量控制器,用于控制体积流量;这可以通过FTControl过滤器测试软件自动监测和控制。在过滤器测试期间,还会自动记录传感器数据,例如过滤器的体积流量和压差。

负荷/保持时间测量并记录压力损失曲线

图5:示例:保持时间测量

    除尘过程中分级分离效率的测量性能; 可以预先选择压力损失或测量时间作为中止标准
    以图表和表格形式确定和表示压力损失曲线和保留曲线,80%和95%分离度时的粒径表示提供更多信息
    不同上料步骤中分级分离效率比较
    缩短测量时间,例如通过增加粉尘浓度。

Datasheet

测量范围(尺寸)

0.09 – 40 µm

体积流量

0.54 – 16 m³/h(加压操作)

电源

115/230 V, 50/60 Hz

外型尺寸

大约 600•1,800•900毫米(宽•高•深)

流入速度

1.5 – 40 cm/s (其它规格可应要求提供)

压差测量

0 – 2,500 Pa

滤料测试区

100 cm²

气溶胶

粉尘(例如SAE粉尘),盐(例如NaCl、KCl),液体气溶胶(例如DEHS)

气溶胶浓度

对于SAE细粉尘,无需额外稀释即可高达1,000 mg/m3 (ISO A2 细粉尘)

压缩空气供应

6 – 8 bar

Benefits

    粒径测量,最小120 nm(90 nm)
    国际范围可比较的测量结果
    易于使用的不同测试气溶胶,例如NaCl / KCl 或DEHS;其他测试气溶胶根据要求提供
    易于转换的稀释级联,系数分别为10、100、1,000和10,000,用于盐或DEHS测量
    方便地测量分级分离效率并确定MPPS范围
    高达2500 Pa的上料测量,可确定分级分离效率
    测试方法的高重现性
    灵活的过滤器测试软件FTControl
    易于操作,即使未经培训的人员也可以快速使用设备进行操作
    客户可以独立进行清洁
    设置时间短,吞吐时间快
    可移动设置,易于在脚轮上移动
    在交付前验收测试和交付时明确验证各个组件和系统的功能
    运行可靠
    几乎不需要维护
    降低您的运行成本

Applications

    MMPS(穿透力最大的粒径)根据ISO 29463和EN 1822的测量和分离效率的测量
    在产品开发和生产监测中测试滤料和小型微型过滤器。
    可以根据ISO 11155-1(舱内空气滤清器),ISO 5011(发动机空气预滤器),EN779 / ASHRAE 52.2(室内空气滤清器),CEN EN 143和其他版本的标准测试初始分离效率。
