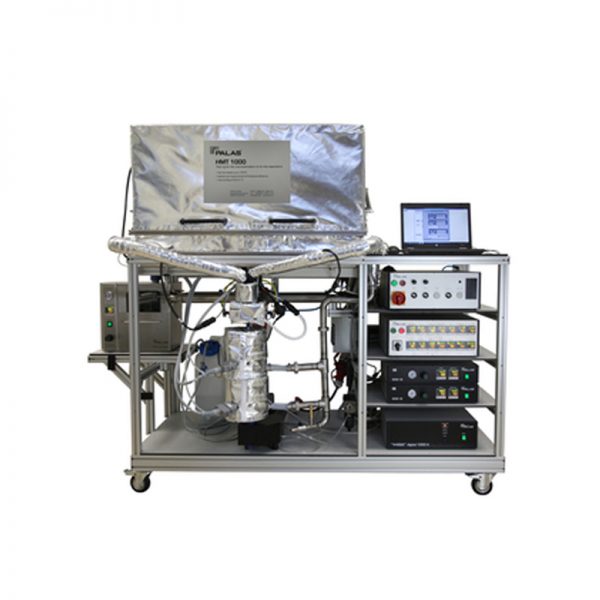

HMT 1000

用于油雾分离器的可加热模块化测试系统,性能优于ISO 17536

    分级分离效率与上料的测量和评估
   等温和等压测量
    所有组件均可加热至120°C
    测试方法的高重现性
    由于测量系统获得广泛使用,因此可以获得国际可比的测量结果
    可由客户自主执行清洁和校准
    易于操作,即使未经培训的人员也可以快速使用该设备
    模块化布局提供了更高的灵活性
    在交付前验收测试期间以及交付时验证单个组件和整个系统的功能
    运行可靠
    设置时间短,维护成本极低
    设备将减少您的运营成本

Description

质量保证和过滤器/分离器/捕集器的开发最好应当在与所遇实际条件相关的测试条件下进行。因此,油分离器必须在高达120°C的高温下进行测试,并且取决于应用类型,在高压下进行测试。

使用模块化测试系统HMT 1000,油分离器(例如用于分离内燃机中吹漏的气溶胶,或用于分离压缩机下游的油雾)可以快速和准确地表征,并且在与实际相关的条件下,通过高达120°C的等温颗粒测量来成功进行测试:

  分级分离效率
  负载/保持时间
  总分离效率/重量分析
  压力损失

由于采用了模块化布局,试验台的单独组件,例如高分辨率可加热光散射光谱仪Promo® 1000 H,可加热稀释系统KHG 10 D和可加热气溶胶发生器PLG 2100均可轻松从HMT 1000取下并用于其他应用,例如直接在引擎上测量。

多年来,世界各地的多家公司已经从可加热和耐压的Palas®测试组件中受益,用于对油雾进行等温和等压粒径和颗粒数量测量。

Palas® HMT 1000过滤器试验台自2001年开始已经用于全球行业界,并取得了巨大成功。

HMT 1000的核心是光散射光谱仪Promo® 1000 H,它用于同时相互独立地测量粒径和颗粒数量(因而测量浓度)。凭借Promo® 1000 H,可进行非常快速,清晰,可重现和等温的测量。

图1:Promo® 1000 H

光学颗粒测量相对于纯重量分析测量的优势:

传统的定量重量分析测定通常不够快速或灵敏,并且不能提供有关粒径分布的信息。由于在定量分布测量和重量分析之间具有出色的相关性,因此可确保对油分离器进行非常快速和体积相关的测试。可以使用Promo®1000 H系统在1分钟内确定清洁气体的浓度。

为什么使用等温测量?

油的粘性 – 因而油雾中颗粒的尺寸和颗粒浓度 – 是作为引擎温度的函数而变化。因此,油分离器必须在不同温度下进行测试,例如具有不同的粒径(高达约5-8 µm)和颗粒浓度(约105-107颗粒/cm3),以及不同的体积流量,以便清楚表征它们的分离能力。分离器分离特性的变化,例如由于体积流量、温度、过滤器负荷等的变化,必须通过可靠的在线测量现场测量明确测定。为了避免冷凝,以及蒸发效应对HMT 1000的影响,可以将整个气溶胶导管(包括制备,采样和测量体积)加热至120°C。从而可以对分级分离效率进行等温测量。等温原位测量,例如在引擎上

HMT 1000测试系统是移动式的,并且具有模块化布局。因此,单独组件还可用于其他测试和颗粒测量,例如,在引擎上的原位测量。

图2:等温粒子采样和现场测量使用Palas®FTControl软件进行自动测量数据采集

软件已经使用颗粒进行了试验和测试,并可实现对油雾分离器进行全自动表征。这意味着结果独立于操作试验台的人员(请参见“软件”产品组:FTControl)。试验台控制:

    体积流量的自动控制
    气溶胶发生器的自动激活过程
    原料气体/清洁气体测量点之间的自动切换
    自动温度调节
    评估和记录测量信号,例如Dp、相对湿度、温度、体积流量、绝对压力等。

自动测量过程:

    自动评估压力损失曲线
    自动测量分级分离效率
    自动评估在不同上料状态下的压力损失曲线,包括分级分离效率测量

图3:不同油分离器的比较

Datasheet

测量范围(尺寸)

0.18 – 40 µm

体积流量

1 – 25 Nm3/h, 1 – 85 Nm3/h (其他规格根据要求提供)

外型尺寸

大约 1,600•2,000•800毫米(高•宽•深

压差测量

0 – 5.000 Pa (andere auf Anfrage)

气溶胶浓度

高达107颗粒/cm3,配备2 KHG 10 D

压缩空气供应

6 – 8 bar

Benefits

    分级分离效率与上料的测量和评估
   等温和等压测量
    所有组件均可加热至120°C
    测试方法的高重现性
    由于测量系统获得广泛使用,因此可以获得国际可比的测量结果
    可由客户自主执行清洁和校准
    易于操作,即使未经培训的人员也可以快速使用该设备
    模块化布局提供了更高的灵活性
    在交付前验收测试期间以及交付时验证单个组件和整个系统的功能
    运行可靠
    设置时间短,维护成本极低
    设备将减少您的运营成本

Applications

    油分离器的质量保证
    油分离器的新的和进一步发展,例如聚结分离器,旋风分离器和其他惯性分离器,电过滤器和过滤器组合,例如用于
      -   漏气溶胶
      -   压缩机的下游油雾
      -   机床的冷却润滑剂
      -   最小量润滑的气溶胶
