CD 2000

双极放电系统

    放射性仪器无需操作许可证
    通过负和正离子进行双极性放电
    适用于固体和液体气溶胶
    坚固的设计
    操作简单
    功能可靠
    低维护
    减少您的运营费用

Description

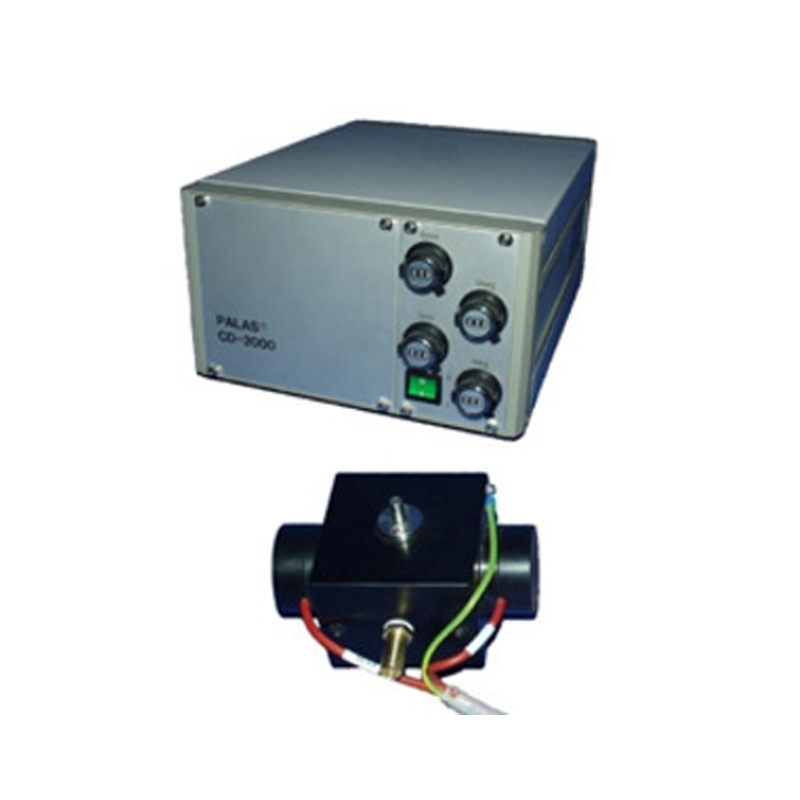

图1:CD 2000

使用双极电晕放电CD 2000,以便中和粉尘或液体气溶胶的电荷,甚至根据需要对其进行充电。为此,将正负高压电源上的电流设置得很高,以使它仍完全通过电晕室尖端产生的电晕放电传导,但不会(或很少)产生火花。该电流通过HV电源的电流限制进行编程。将电压限制设置为略高于确定电流所需的电压限制,以使该电流在所有情况下(温度,电极状况)都会流过。正和负的高压电源与CD 2000彼此独立,并且可独立调节。

功能原理

图2:电晕放电的功能原理

在气溶胶入口供应粉尘或液体气溶胶。该气溶胶中的颗粒必须放电。向混合空气入口提供干燥加压空气。混合流量空气通过两个电离室。在这些腔室中,空气富含高正负电压电晕放电所产生的离子。气溶胶空气流和富含离子的混合空气在一个小的混合室中混合。气溶胶中的颗粒电荷通过混合空气中的离子中和。这将需要一些时间。这意味着完全的放电仅在CD 2000出口之后的体积中发生(例如,在管道系统或过滤器支架的上部)。驻留时间的近似值为0.5秒。在配置中可以找到一个令人满意的放电效果,可确保至少0.2秒的驻留时间。

CD 2000测量数据

图3:使用和不使用CD 2000的分级分离效率

对于滤料或过滤器(例外,驻极体滤料或驻极体过滤器),与带放电单元相比,不带放电单元时所测得的分级分离效率通常较高。

注意

许多标准,例如用于室内过滤器的EN 779要求使用放电单元。

Datasheet

能耗

50 W

电源

115 – 230 V, 50 – 60 Hz

报告数据

电压:0 – 6,000 V ≙ 0 – 10 V, 功率:0 – 1,000 µA ≙ 0 – 10 V

气雾剂出口连接

气溶胶和进料混和空气, Ø内侧 = 12 mm,
Ø外侧 = 16 mm

特殊功能

正和负高压由两个独立的电源提供,最大电压:± 6,000 V,最大功率:± 1,000 µA

体积流量(吸入流量)

0 – 4 m3/h

混和空气连接

净化加压空气, A型: Ø内侧 = 6 mm, Ø外侧 = 8 mm, B型: Ø内侧 = 13 mm

工作原理

使用电晕电离

电源保险丝

F 3,15 A, 250 V

体积流量(混合空气)

A型: 适用于 2 – 18 m3/h,B型:适用于 3 – 36 m3/h

气溶胶入口连接

Ø外侧 = 8 mm, Ø内侧 = 6 mm

Benefits

    放射性仪器无需操作许可证
    通过负和正离子进行双极性放电
    适用于固体和液体气溶胶
    坚固的设计
    操作简单
    功能可靠
    低维护
    减少您的运营费用

Applications

    带电荷气溶胶的放电
    气溶胶研究
    过滤测试
