AGF 2.0 D

耐压版本,可耐高达10 barg的过压

    耐压可达10巴超压
    工作参数的精确调整
    数量浓度(CN)可以变化10倍
    如果修改了CN,粒径分布几乎保持恒定
    最大数量分布在MPPS范围内
    几乎没有功率损耗
    最佳浓度,无凝结损耗
    耐多种酸、碱和溶剂
    坚固的设计,不锈钢外壳
    易于操作
    与Collision(碰撞)方法相反,由于配备了旋风分离器,AGF 2.0并不产生任何> 2 µm的颗粒。
    由于AGF几乎并不产生> 2 µm的液滴,因此物料消耗量非常低,因而可确保长计量时间。

Description

与AGF 2.0不同,AGF 2.0 D可耐高达10 bar正压,因而可用于具有绝对压力值高达11 bar的应用,例如,用于测试正压值高达10bar的压缩空气过滤器和光学流量测量程序。

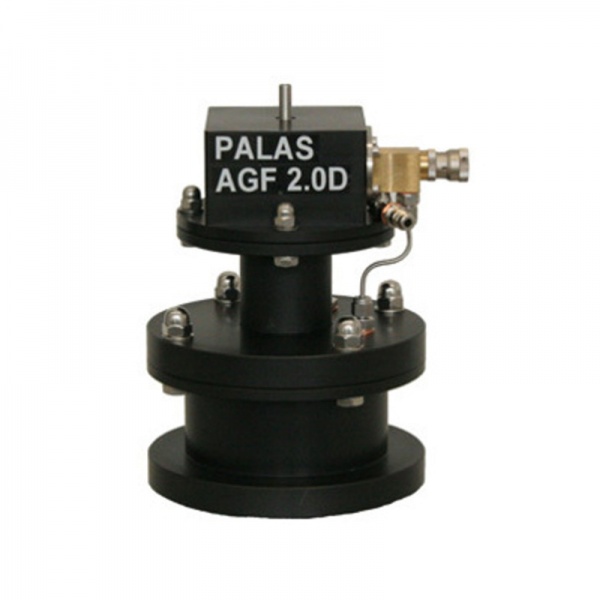

图1:AGF 2.0 D

AGF系列气溶胶发生器可以使用双喷嘴雾化液体。图2 显示了AGF 2.0 D发生器组件的示意图:

图2:气溶胶发生器示意图

AGF 2.0 D包括可调的双喷嘴(用于调节所需的质量流量)以及具有2 µm临界值的旋风分离器。因此,几乎不产生> 2 µm的颗粒。

启动

压缩空气被供应到双喷嘴。喷嘴上的基本压力可调节至高于环境压力0 – 10 bar。通过AGF 2.0 D的体积流量应使用密封流量计测定。体积流量必须介于12 – 22 L/min。喷嘴的负压将会从储罐中吸取需雾化的液体,而该液体的体积流量可使用包含在喷嘴中的针阀进行调整。
表1:AGF和UGF系统概述

Datasheet

体积流量

12 – 45 升/分钟

外型尺寸

200 • 260 mm (Ø • l)

重量

大约 8 千克

颗粒材质

DEHS、 DOP、Emery 3004、石蜡油、其他非树脂油

计量时间

> 24 h

质量流量(颗粒)

高达4 g/h (DEHS)

压缩空气连接

快速连接

气溶胶出口连接

Ø内侧 = 6毫米,Ø外侧 = 8毫米

特殊功能

密封性高达10 bar

平均粒径(数量)

0.25 µm

最大粒径

2 µm

充装量

300 ml

Benefits

    耐压可达10巴超压
    工作参数的精确调整
    数量浓度(CN)可以变化10倍
    如果修改了CN,粒径分布几乎保持恒定
    最大数量分布在MPPS范围内
    几乎没有功率损耗
    最佳浓度,无凝结损耗
    耐多种酸、碱和溶剂
    坚固的设计,不锈钢外壳
    易于操作
    与Collision(碰撞)方法相反,由于配备了旋风分离器,AGF 2.0并不产生任何> 2 µm的颗粒。
    由于AGF几乎并不产生> 2 µm的液滴,因此物料消耗量非常低,因而可确保长计量时间。

Applications

    过滤器测试,质量控制
      -   滤筒
      -   车辆内部过滤器
      -   滤料,颗粒空气过滤器
      -   压缩空气过滤器
    示踪粒子
      -   吸入实验
      -   正压高达10 bar的光学流量测量程序(型号AGF 2.0 D)
      -   LDV
    洁净室技术
      -   根据ISO 14644 和 VDI 2083的验收测试和泄露测试
      -   泄露测试,适合性测试
      -   恢复测试
    计数颗粒测量方法的校准
      -   < 1 µm胶乳悬浮液的雾化
    烟雾探测器测试
