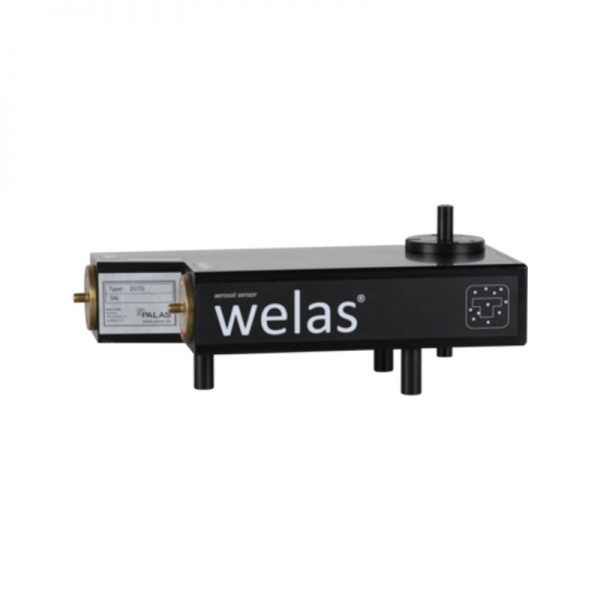

Aerosol sensor welas® 2070

采用光纤技术的气溶胶传感器,测量浓度数值高达1,000,000颗粒/立方厘米

Description

2070型号气溶胶传感器具有非常小的测量体积,可用于无重合测量,可以测量的最大浓度数值可达1,000,000颗粒/立方厘米,最高质量浓度(例如亚利桑那粉尘A2,SAE细粉)可达1000毫克/立方厘米。测量范围:0.2 – 10 µm / 0.3 – 17 µm / 0.6 – 40 µm。

功能原理:

Welas®Digital和Promo®Digital基于单粒子散射光分析。待测颗粒通过T形光学描绘的测量空间,该空间由白光源照射。这就产生了散射光脉冲,其水平是浓度的量度。

以下特殊功能可确保高尺寸分类精度和高尺寸分辨率:
    白光和90°光散射检测

→明确的校准曲线
    专利的T形孔技术,用于T形测量技术

→无边界区域错误
    用于散射光脉冲分析的新型数字化单信号处理

→重合检测和校正功能,可进行高达5倍的高浓度测量

示例:welas®传感器气雾导管可加热至250°C(请参见变体型号)。

垂直气溶胶导管在5升/分钟的高流量下可确保对传感器中最大40 µm的大颗粒进行无故障而且可靠的测量,具有大采样管直径。


光学测量
空间大小限制

下表显示在给定颗粒浓度下的理论最小分离度。在浓度为103 /立方厘米的情况下,光学测量体积不得大于1立方毫米。

客户可以根据要测量的浓度选择具有适当测量体积大小的传感器。


对于用于浓度高达1,000,000颗粒/立方 厘米的Welas®2070传感器,其测量体积很小。这样可以确保最小的测量体积,从而只有一个颗粒进入测量体积。在低浓度下,具有较大测量体积的型号在相同数字浓度下具有较高计数率的优势。

传感器的一致性

welas®传感器的特点是计数效率和粒度分辨率特别好。这意味着当使用不同的传感器时,浓度和粒径测量结果具有高度可比性。

图1:相对于welas®2200传感器的各型传感器的计数效率(测量范围0.2 – 10 µm)

耐压和可加热的气溶胶传感器,带有用于PHHP型号的特殊比色皿

即使在特殊的测量条件下,特殊测量比色皿也可以使用welas®气溶胶传感器。具有以特性:
    高达250°C的可加热传感器;根据要求支持更高的温度
    耐压传感器,最高10 bar超压
    传感器可抵抗化学侵蚀性介质

Datasheet

测量范围(尺寸)

0.2– 40 µm(3个测量
范围)

测量范围(浓度 数值)

0 – 5•106颗粒/立方厘米

热力学条件

+10 – +40°C, -100 – +50 mbarg

体积流量

5升/分钟(其他按需提供)

光源

氙气高压灯35瓦

外型尺寸

50•250•100毫米(高•宽•深)

重量

约2.8公斤

Benefits

Applications

    确定汽车内部过滤器、发动机空气过滤器、室内空气过滤器、压缩空气过滤器、真空吸尘器过滤器、可清洗过滤器、静电除尘器、油分离器、冷却润滑剂分离器、湿式洗涤器、旋风分离器和其他分离器的分离效率
    等温和等压粒径和定量测定,例如在汽车,化学,制药和食品工业中
    分析快速瞬态过程
    烟雾探测器检查
    云粒子形成
    排放测量
    排放量测量
