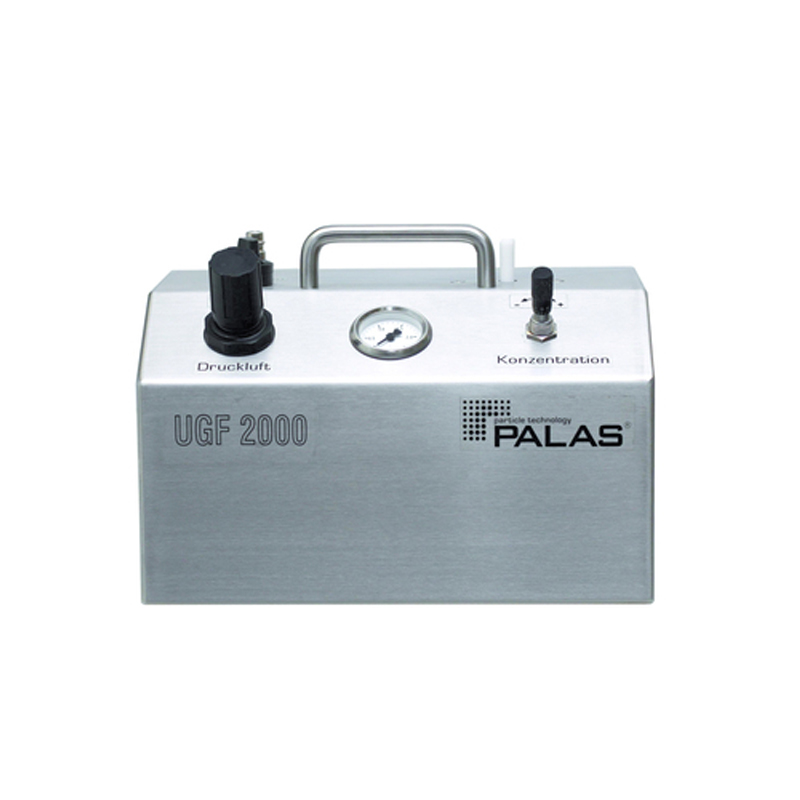

UGF 2000

带双喷嘴和旋风分离器的液体雾化器(液滴最大值= 2 µm) 符合 VDI 3491-1 和 -2

    MPPS-范围中的dpmax =0.1 – 0.3 µm
    使用旋风分离器实现已知和可重现的粒径分布
    恒定的颗粒率
    低颗粒浓度
    长计量时间
    通过调节主压力和控制空气实现可变(500倍)的颗粒浓度
    结构紧凑,重量轻,便携式
    便于操作,结构坚固

Description

UGF 2000气溶胶发生器可使用双喷嘴雾化液体。

UGF 2000包括可调双喷嘴(用于调节所需的质量流量)和旋风分离器。与AGF系列不同,UGF 2000配有带内置控制空气的旋风分离器。使用针阀上的螺旋测微器调节控制空气。通过打开该阀门,气溶胶浓度可通过增加控制空气而降低约500倍。因此,发生器非常适合用于测试具有低体积流量的层流箱和洁净室。

图1:UGF 2000功能示意图

图2:UGF 2000示意图

启动

压缩空气通过气动开关送到双喷嘴以及可调压力调节器。喷嘴流量所产生的液滴雾切向流入旋风分离器。大尺寸颗粒在这里通过离心力分离,并滴入单独的容器中。剩余的液滴通过所谓的“浸没管”离开旋风分离器。这些液滴的尺寸光谱一方面是通过喷嘴所产生的基本液滴谱加以确定,但另一方面是通过旋风分离器的分离特征加以确定。
表1:AGF和UGF系统概述

Datasheet

体积流量

1 – 13 l/min

外型尺寸

270•200•175毫米

重量

大约 4 千克

颗粒材质

DEHS、 DOP、Emery 3004、石蜡油、其他非树脂油

计量时间

> 24 h

质量流量(颗粒)

< 1.5 g/h (DEHS)

压缩空气连接

快速连接器

气溶胶出口连接

Ø 内侧 = 4毫米,Ø 外侧 = 8毫米

充装量

70 ml

Benefits

    MPPS-范围中的dpmax =0.1 – 0.3 µm
    使用旋风分离器实现已知和可重现的粒径分布
    恒定的颗粒率
    低颗粒浓度
    长计量时间
    通过调节主压力和控制空气实现可变(500倍)的颗粒浓度
    结构紧凑,重量轻,便携式
    便于操作,结构坚固

Applications

    洁净室技术:
      -   HEPA/ULPA过滤器测试
      -   根据ISO 14644 和 VDI 2083的验收测试和泄露测试
      -   层流箱
      -   恢复测试
    过滤器测试,质量控制:
      -   滤筒、滤料、用于低体积流量和小型过滤器表面的颗粒空气过滤器
     烟雾探测器测试
