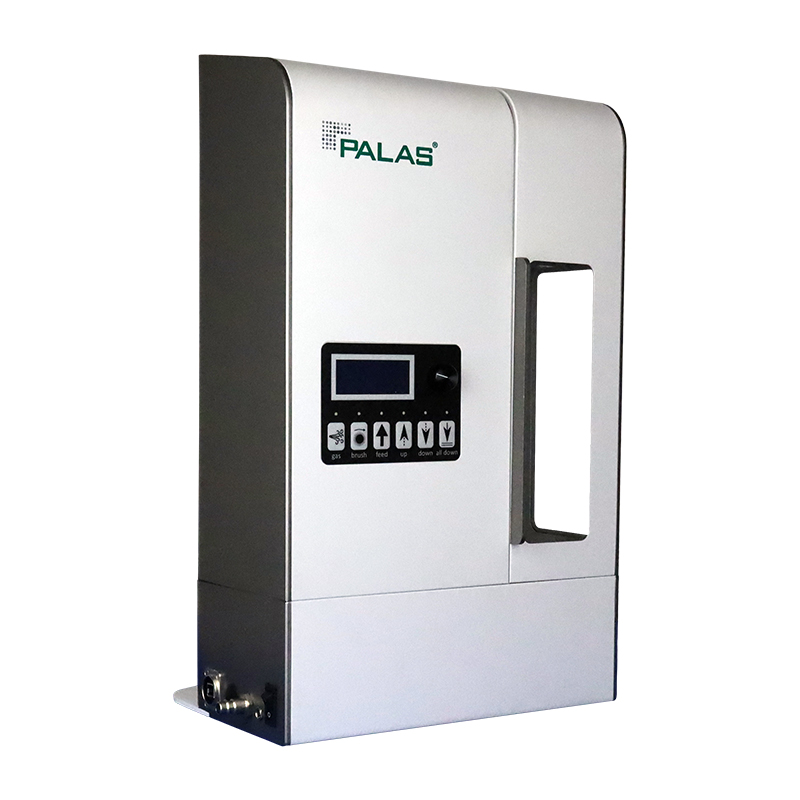

RBG professional

利用集成泵從粉末、花粉和孢子生成檢測氣溶膠,與加壓空氣源無關,質量流速約 0.04 – 800 g/h


    出色的長期和短期給料持續性
    幾乎擴散所有非粘性粉塵
    耐壓力,最高 10 bar 反向壓力
    輕松快速更換不同固體材料罐和擴散蓋
    自動確定和調節質量流速
    脈沖模式
    LCD 顯示屏所有單位參數一覽
    用附帶的軟件遠程操作
    設備易於清潔
    幾乎不需要維護
    運行支出低

Description

研發和質量保證以及顆粒物測量設備校準的許多應用都需要粉末產生的低濃度固體顆粒物氣溶膠。

超過 25 年來,RBG 系統在世界各地廣泛用於可靠分散尺寸範圍 < 100 µm,精細分數 < 100 nm 的非粘性粉末,例如礦物粉塵、活性藥物成分、花粉等,取得極大成功。黑板粉筆灰這類單一固體材料能夠精細擴散,並具有最高給料一致性。

這種給料和擴散系統的獨特優勢在於,在 RBG 系統中,通過快速輕松更換固體材料罐,能夠以最高給料一致性分散約 40 mg/h 到約 800 g/h 的質量流速。

RBG basic 可以將氮氣作為載體氣體工作。

啟動

待分散粉末逐漸註入圓柱形固體材料罐並夯實。Lucerne University 確定,固體材料罐的夯實密度具有極高可重復性,偏差為 3.4 %。將註入的固體材料罐插入 RBG 擴散頭。然後均勻壓縮在註入高度的粉末以精確控製的給料速度輸送至旋轉刷上。可調氣流以極高速度流過緊密交織的精確刷,通過刷分離顆粒物。擴散頭總成包括一個擴散固定器、擴散蓋、精確刷和固體材料罐。

RBG - Funktionsprinzip - Schema - 116mm.png

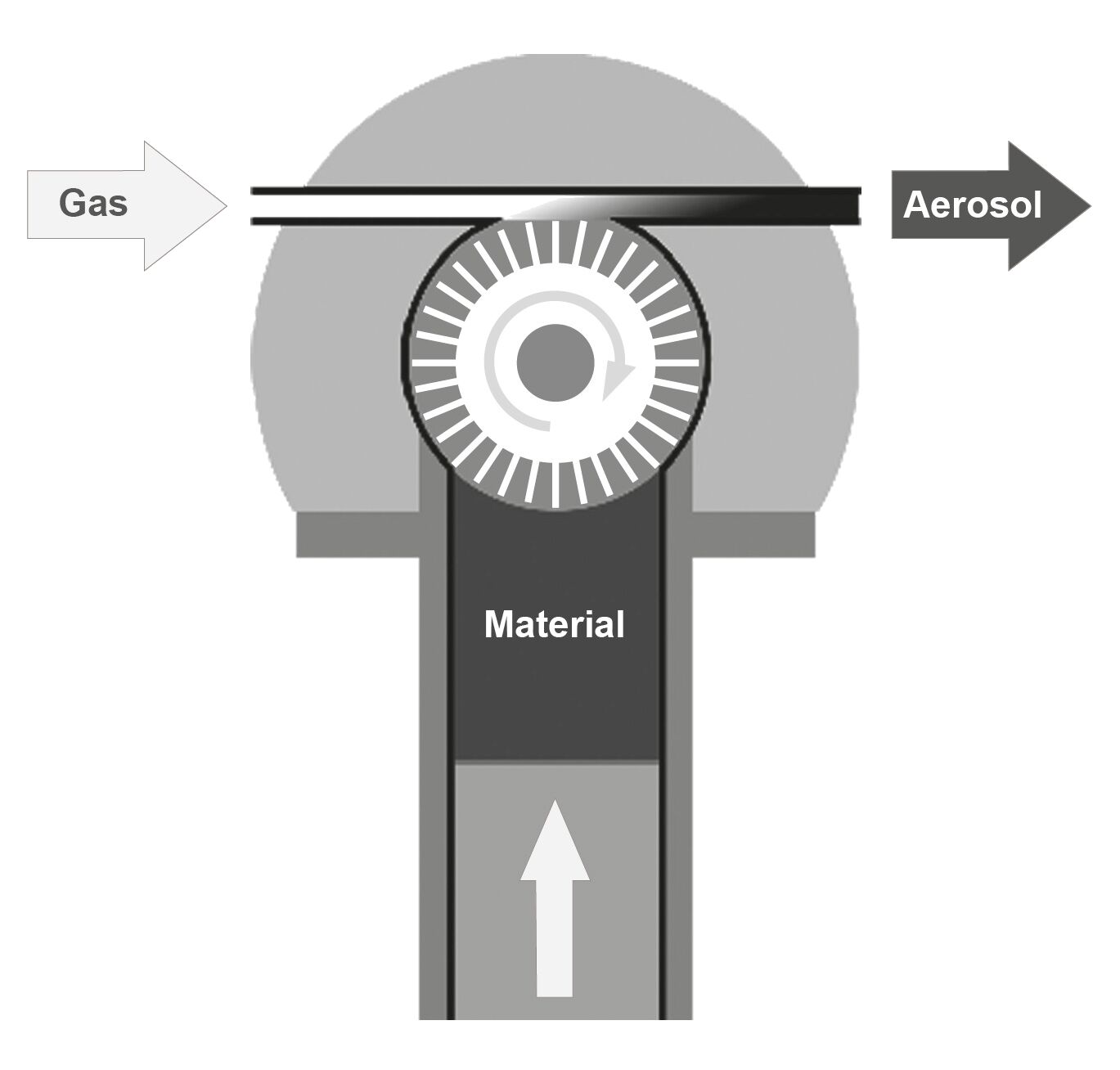

圖 1:RBG 系統示意圖

給料

通過給料活塞的精確控製給料速度進行給料。可以輕松可重現確定需要的質量流速:根據固體材料罐的截面積,精確可調的給料活塞給料速率,以及罐內容易確定的粉末夯實密度。

RBG 系統的質量流速(壓實密度 1 g/cm³)

罐直徑

註入量

給料速率

1 mm/h

給料速率

10 mm/h

給料速率

100 mm/h

給料速率

1,000 mm/h

7 mm
2.7 g
38 mg/h
380 mg/h
3.8 g/h
38 g/h
10 mm
5.5 g
78 mg/h
780 mg/h
7.8 g/h
78 g/h
14 mm
17 g
150 mg/h
1.5 g/h
15 g/h
150 g/h
20 mm
35 g
310 mg/h
3.1 g/h
31 g/h
310 g/h
32 mm
88 g
800 mg/h
8 g/h
80 g/h
800 g/h

擴散

通過精確刷從罐分離的粉末,在擴散頭中,在高速擴散氣流作用下幾乎完全擴散到成分顆粒物中(參見圖 2)。通過手動設置預壓力,調節擴散氣流。

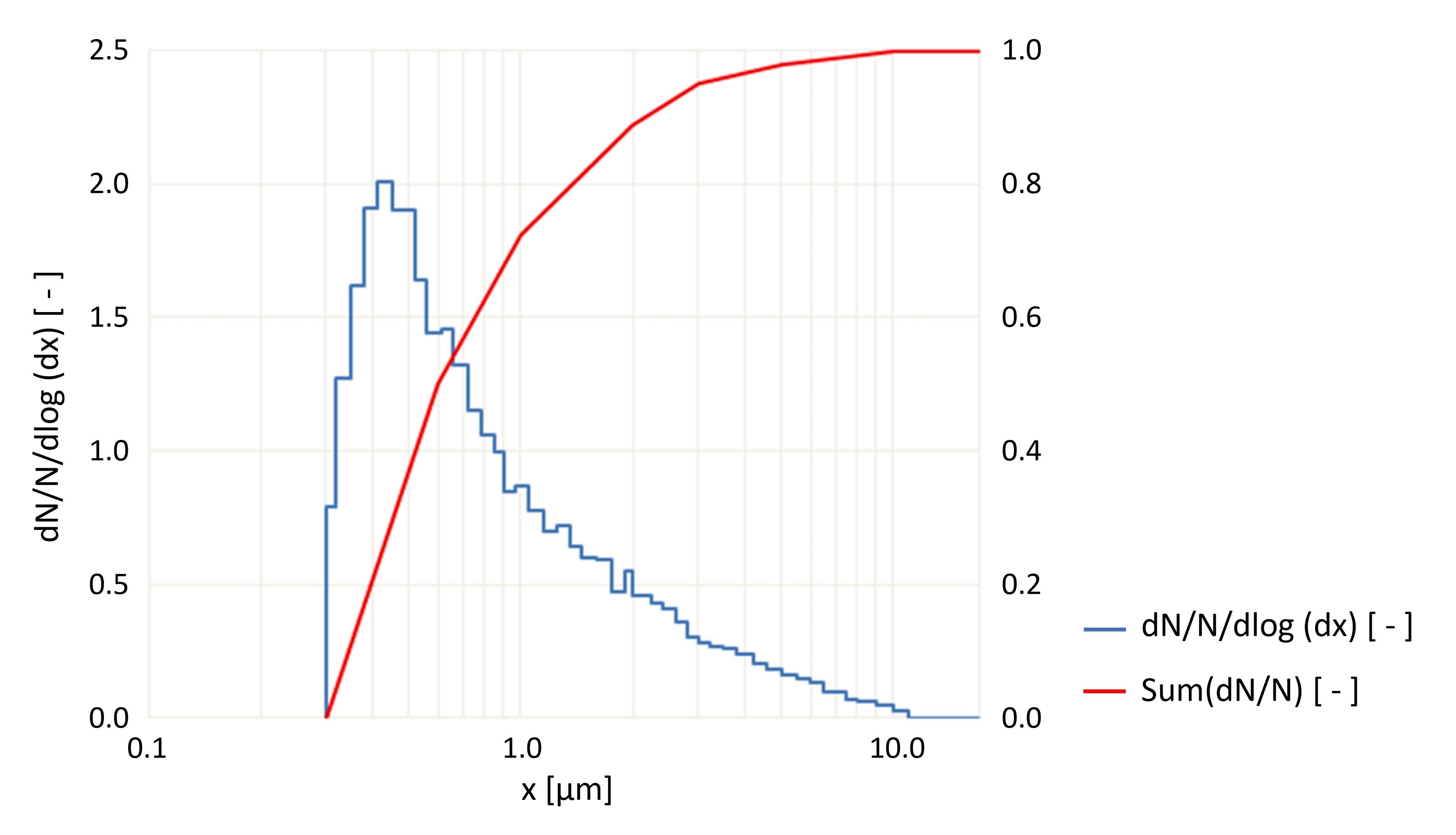

圖 2:welas® digital 2000 的顆粒物尺寸分布

可以使用四種不同擴散蓋,實現理想擴散。

擴散蓋 RBG 系統

顆粒物尺寸

罐直徑

體積流量

A
< 0.1 – 100 µm
7 – 32 mm
33 – 80 l/min
B
< 0.1 – 100 µm
7, 10 and 14 mm
17 – 40 l/min
C
< 0.1 – 100 µm
7 mm
8 – 20 l/min
D
200 – 1,000 µm
7 – 32 mm
33 – 80 l/min

脈沖模式

RBG 系統的結構設計支持以低至一秒的周期長度,以「粉末」/「無粉末」脈沖模式工作。可以在裝置上或通過連接的計算機手動使用該功能。

遠程控製

可以選擇從 Windows 計算機或平板電腦,通過提供的軟件控製 RBG basic。

Datasheet

體積流量

8-180 Nl/min

重量

約 15 kg

顆粒物材料

非粘性粉末和散料

給料時間

數小時不停止

最大顆粒物數量濃度

約 10<sup>7</sup> 個顆粒物/cm³

質量流速(顆粒物)

0.04 – 800 g/h(假定壓實密度 1 g/cm³)

顆粒物尺寸範圍

0.1 – 100 µm

載體/擴散氣體

空氣,氮氣

預壓力

4 – 13bar

進料速度

1 – 1,000mm/h

罐內徑

7、10、14、20、32 mm

最大反向壓力

10 barg

註入高度

110 mm

擴散蓋

A、B、C、D 型

壓縮空氣連接

快速接頭

氣溶膠出口管路

內徑= 5 mm,外徑 = 8 mm

接口

USB type B

電源

115 – 230 V, 50/60 Hz

尺寸

515 •330 • 240毫米(高•寬•深)

註入量

2.7 g(罐 Ø = 7 mm),5.5 g(罐 Ø = 10 mm),17 g(罐 Ø = 14 mm),35 g(罐 Ø = 20 mm),88 g(罐 Ø = 32 mm)(假定壓實密度 1 g/cm3)

Benefits


    出色的長期和短期給料持續性
    幾乎擴散所有非粘性粉塵
    耐壓力,最高 10 bar 反向壓力
    輕松快速更換不同固體材料罐和擴散蓋
    自動確定和調節質量流速
    脈沖模式
    LCD 顯示屏所有單位參數一覽
    用附帶的軟件遠程操作
    設備易於清潔
    幾乎不需要維護
    運行支出低

Applications


     應用:
     -     確定分數分離效率
     -     確定總分離效率
     -     長期粉塵
     -     過濾介質和即用型過濾器
     -     除塵過濾器
     -     吸塵器和吸塵器過濾器
     -     車內過濾器
     -     發動機空濾器
     校準顆粒物測量設備
     流速可視化
     吸入測試
     LDA、PIV 等的跟蹤顆粒物
     表面塗料
