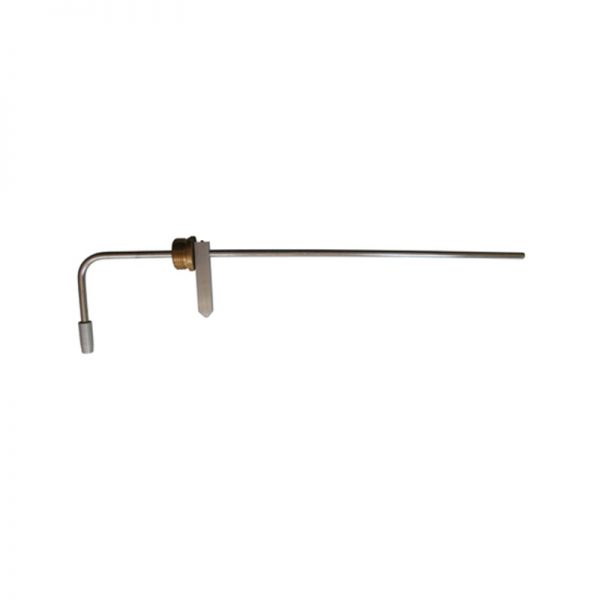

ISP 1000

用于welas®气溶胶传感器的气溶胶采样单元


    可更换的等速采样喷嘴,用于不同气体速度
    采样管方向指示器
    采样点高度可调
    易于安装到welas®气溶胶传感器

Description

具有代表性的采样是使用高质量气溶胶光谱仪(例如welas® digital 或Promo®)正确测量气溶胶的基本要求之一。为了始终具有可重复和可重现的取样,Palas®提供了取样系统ISP 1000

取样的重要参数包括:
   使用等速入口喷嘴AIP进行等速度抽吸

   取样入口的速度必须与取样点的气体速度相同,以避免气溶胶分解。
   welas®气溶胶的抽吸空气流量是固定的,等速气溶胶采样喷嘴的入口直径可以改变。因此,Palas®提供多种不同的气溶胶采样喷嘴AIP。
   通常采样管中由于扩散,沉降和撞击而导致存在损耗。
    因此,Palas®取样管是针对使用welas®气溶胶传感器操作而特别选定的。避免了可能会导致的额外颗粒损耗的管道直径粗糙程度和差别。

管道中的取样方向

   将采样管安装到管道中之后,通常看不到采样管的方向。因此,ISP 1000配备了一个样本探头方向指示器。

采样点的代表性位置

   管道中的气溶胶分布经常不是均匀的。为了调整气溶胶采样的代表点,并让该点适合不同的管道尺寸,可以上下移动采样管。

AIPS/概述        采样探头点AIP用于5 l/min的采样探头体积流量和标准采样管(不锈钢:内径:6 mm,外径:8 mm)

说明
管道中的流量速度
AIP 103
0.008 – 0.012 m/s
AIP 86
0.012 – 0.017 m/s
AIP 72
0.017 – 0.025 m/s
AIP 60
0.025 – 0.036 m/s
AIP 50
0.036 – 0.052 m/s
AIP 41
0.052 – 0.074 m/s
AIP 35
0.074 – 0.11 m/s
AIP 29
0.11 – 0.15 m/s
AIP 24
0.15 – 0.22 m/s
AIP 20
0.22 – 0.32 m/s
AIP 16.6
0.32 – 0.46 m/s
AIP 13.9
0.46 – 0.66 m/s
AIP 11.6
0.66 – 0.95 m/s
AIP 9.6
0.95 – 1.37 m/s
AIP 8.0
1.37 – 1.98 m/s
AIP 6.7
1.98 – 2.85 m/s
AIP 5.6
2.8 – 4.1 m/s
AIP 4.6
4.1 – 5.9 m/s
AIP 3.9
5.9 – 8.5 m/s
AIP 3.2
8.5 – 12 m/s
AIP 2.7
12 – 17.5 m/s
AIP 2.3
17.5 – 21 m/s
AIP 2.0
21 – 31 m/s

Datasheet

外型尺寸

200 mm (长度1, 管), 500 mm (长度 2, 管), 90° (管转弯)

直径

6 mm (内径), 8 mm (外径)

Benefits


    可更换的等速采样喷嘴,用于不同气体速度
    采样管方向指示器
    采样点高度可调
    易于安装到welas®气溶胶传感器

Applications


    等速取样,用于从气体流量取样的welas®气溶胶传感器
    符合EN 779, ASHRAE 52.2, ISO FDIS 16890的welas®气溶胶传感器取样
