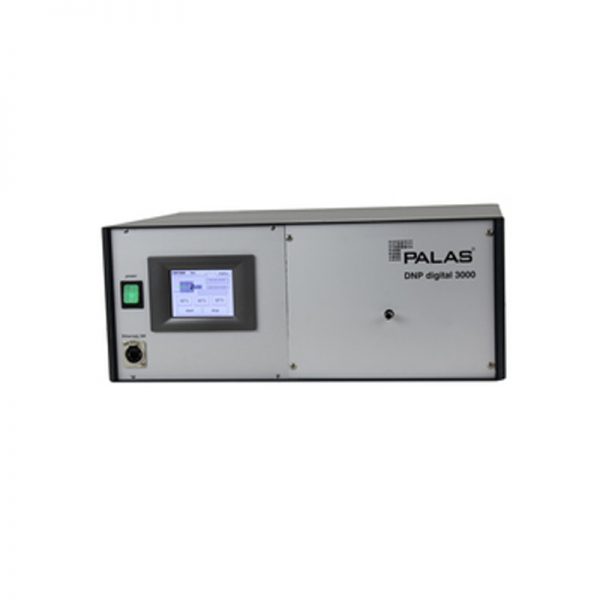

DNP digital 3000

通过冷凝从石墨,银(Ag),金(Au),铜(Cu)等生成纳米级测试气溶胶; 载气:氮气或氩气(GFG 1000的替代产品)

    快速可调的粒度分布
    通过MassFlowController非常精确地调节流量
    优异的短期和长期粒径和浓度稳定性
    石墨电极上的颗粒结构类似于柴油机烟尘
    除了石墨电极,也可以使用铜、银或其他导电电极
    对于PMP测量部分,可与RAS 3000(附件)轻松连接到CVS系统
    气溶胶中无挥发性成分
    气溶胶可耐受400°C的温度
    通过UDP协议用于以太网的AK接口协议
    触摸屏易于操作
    通过保存操作设置实现最高的重现性
    运输方便
    功能可靠
    最佳重现性
    低维护
    减少您的运营费用

Description

颗粒测量设备应使用具有以下特性的颗粒进行校准:形状,大小,密度,表面状态和折光率与实际要测试的气溶胶相似,例如柴油烟灰。

新型DNP digital 3000可从整体石墨中产生冷凝气溶胶。所得的碳附聚物在粒径分布方面类似于柴油机烟。

由于采用了新的数字调节,该发生器可以扩大设置范围,并具有更高的生成颗粒尺寸和浓度恒定性。

颗粒测量程序(PMP)建议将颗粒大小调整为30 nm,50 nm和100 nm,以校准整个测量链。30 nm,50 nm和100 nm的粒子级分可以基于DNP digital 3000提供的粒子光谱用DEMC(差分电迁移率分类器)进行分类。DNP digital 3000能够快速,可靠和可重复地确定颗粒测量链的传输行为/功能,例如: PMP测量链,以及各个组件的相应温度也高达400°C。 DNP digital 3000具有DNP digital 2000的所有优点,但配备了质量流量控制器以控制氮气和稀释空气的体积流量。DNP digital 3000使用内置触摸屏进行控制。

与DNP digital 2000相比,DNP digital 3000内置的质量流量控制器可以更精确地调节氮气和稀释空气的体积流量。DNP digital 3000设备参数可以使用内置触摸屏进行单独调整。为了简化操作,可以在重新启动设备时保存并检索参数集。此外,可使用DNP digital 3000单独控制REF 3000参考排气。

DNP digital 3000需要氮气或氩气作为载气。氮气或氩气几乎不会改变被测废气的密度。

载气氩主要用于学术应用,例如评估纳米颗粒在吸入或毒理学方面的作用。在该领域,来自罗彻斯特医学中心大学的Oberdörster教授使用先前的设备GFG 1000进行了许多学术研究,并发表了许多使用不同导电电极的学术论文。

功能

DNP digital 3000气溶胶发生器用于在高压下在两个石墨电极之间产生跳火。跳火在高温下会从电极上剥离出少量的石墨材料。被该火花汽化的石墨材料然后凝结形成极小的颗粒。较高的浓度会导致这些非常小的颗粒凝结成团块。通过添加混合空气,可以稀释气溶胶,从而实现对附聚物形成的明确调整。产生的气溶胶分布与来自内燃机的柴油机碳烟颗粒的分布非常相似。由于恒定的击穿电压,每个火花中转换的能量保持恒定。每个单独火花中的这种恒定能量保证了稳定的粒径分布(见图1)。在烧尽过程中对电极之间的距离进行技术先进的控制可确保非常高的长期稳定性。使用火花频率,可以在很宽的范围内快速轻松地调节质量流量(见图2)。

频率的数字调节和电压的连续调节保证了两个电极之间距离的更具体调节。这使得粒径分布和质量流量具有更高的恒定性。此外,可以调节每个单个火花,并且原则上可以确定单个火花的能量。随货提供了用于通过UDP协议进行以太网连接的AK协议。

由于其易于启动,出色的可重复性和高水平的功能可靠性,DNP digital 3000特别适合于颗粒测量设备的校准。由于良好的重现性和易于处理的特性,DNP digital 3000与REF 3000参考排气相结合,在颗粒测量程序中用于PMP测量链的校准,获得了巨大的成功。

载气:氮气或氩气

图1:不同火花频率下颗粒附聚物的粒径分布

图2:DNP digital 2000的颗粒质量流量随火花频率的变化

Datasheet

体积流量

4 – 70 升/分钟

外型尺寸

125 • 470 • 435 毫米

重量

23 公斤

颗粒材质

碳、铜、银、金和其他金属

供料时间

几个小时不停

质量流量(颗粒)

0.06 – 25 mg/h (碳)

粒径范围

0.02 – 0.35 µm

载气/分散气

氮气或氩气

预压

4 – 8 bar

压缩空气连接

快速连接器

气雾剂出口连接

Ø内侧 = 6毫米,Ø外侧 = 8毫米

稀释气体

无颗粒,干燥的压缩空气

粒径范围(初级颗粒)

3 – 10 nm

流量(附件)

0 – 450升/分钟(REF 3000)

体积流量(载气/分散气)

4 – 20 升/分钟

体积流量(稀释气体)

0 – 50 升/分钟

Benefits

    快速可调的粒度分布
    通过MassFlowController非常精确地调节流量
    优异的短期和长期粒径和浓度稳定性
    石墨电极上的颗粒结构类似于柴油机烟尘
    除了石墨电极,也可以使用铜、银或其他导电电极
    对于PMP测量部分,可与RAS 3000(附件)轻松连接到CVS系统
    气溶胶中无挥发性成分
    气溶胶可耐受400°C的温度
    通过UDP协议用于以太网的AK接口协议
    触摸屏易于操作
    通过保存操作设置实现最高的重现性
    运输方便
    功能可靠
    最佳重现性
    低维护
    减少您的运营费用

Applications

    PMP测量链的校准
    粒子测量设备的校准
    采样线校准
    纳米粒子的生产
    吸入探索
    毒理学
