FET 300

用於橫截面積達 300 • 300 mm 的中等濾芯的測試系統

•    測試準確,適用範圍廣
      -    可在一個通道中根據 ISO 29463-5 以及 ISO 16890(ISO ePM1;ISO ePM2.5)測量
      -    在 FET 100 和 FET 600 中使用測量技術;按要求提供雙通道
      -    極為廣泛的應用,用於 0.02 至 40 µm 的分離效率測量
      -    可測量粉塵控製能力
•    靈活,易於使用
      -    定製過濾適配器、流量通道和測量範圍,實現優異的測試性能
      -    針對小濾芯的模塊化緊湊設計,空間要求低
      -    用於減少顆粒物損失的水平設計
      -    無需原始氣體/純凈氣體校準,僅使用一個采樣和一個測量設備
•    安全性
      -    記錄基於相關標準的結果
      -    出廠測試並校準測試臺

Description

要可靠確定濾芯質量和效率,除了總滲透率之外,還必須測試能耗(壓降)、載荷和顆粒物分離效率。

為了實現精確測量,需要根據濾芯的尺寸調整測試通道的流量引導和氣溶膠分布

Palas® 具有超過 35 年的過濾器測試經驗,持續不斷地開發高質量的測試臺,來滿足各種要求。

FET 300 能夠對尺寸達 300 x 300 mm 的濾芯(例如通風過濾器、HEPA/ULPA 過濾器、吸塵器末端過濾器、車廂過濾器)進行規定的測試。

通道專為實現理想的流量引導而設計,也可通過適配器用於更小濾芯。

測試粗過濾器(直至 ULPA 過濾器)通過顆粒物尺寸分離以及差壓。FET 100 測量結果優於標準要求:
•    ISO 24693-5 HEPA/ULPA 濾芯
•    ISO 16890 房間空氣過濾器
•    ISO 11155-1/3 汽車車廂空氣過濾器
•    DIN 71460 汽車車廂空氣過濾器
借助不同適配器和在空氣管道內根據客戶的調整,FET System 可以用於多種不同濾芯。



工作原理

可控風扇通過 HEPA 入口過濾器,經過測試管道和保護過濾器,從環境吸入規定的測試體積流量。

在 FET 300 上遊操作氣溶膠和壓力。在垂直構造的測試管道中,均勻混合氣溶膠,然後引入濾芯。

提取用於顆粒物測量的氣溶膠可以代表原始幹凈氣體側,考慮等動力。可以同時使用兩個測量設備,或者使用一個測量設備和一個測量點開關。

使用的測量儀器是 Palas® U-SMPS 或 Promo ® system 氣溶膠頻譜儀,根據選擇後者可覆蓋 0.01 到 40 µm 測量範圍。

現在將濾芯插入測試通道。對於此用途,可以以氣動方式輕松快速打開過濾器固定器。可以為不同濾芯設計提供各個適配器。

現在測試濾芯。確定壓力降以及幹凈氣體氣溶膠的幹凈氣體濃度和尺寸,計算碎片分離效率。

通過集成FTControl 測試臺控製系統輕松控製系統。各個順序程序確保安全執行測量。

綜合分析部分支持簡單快速評估測量結果。



擴展 / 配件

氣溶膠生成

由於采用模塊化設計,可以根據使用的氣溶膠發生器生成多種測試氣溶膠:

DEHS、油、石蠟油、NaCl 或 KCl、測試粉塵,如 ISO A2 Fine。

氣溶膠放電

根據應用,通過電暈放電 CD 2000 或 X 射線源 XRC 049(無需批準)執行氣溶膠放電。

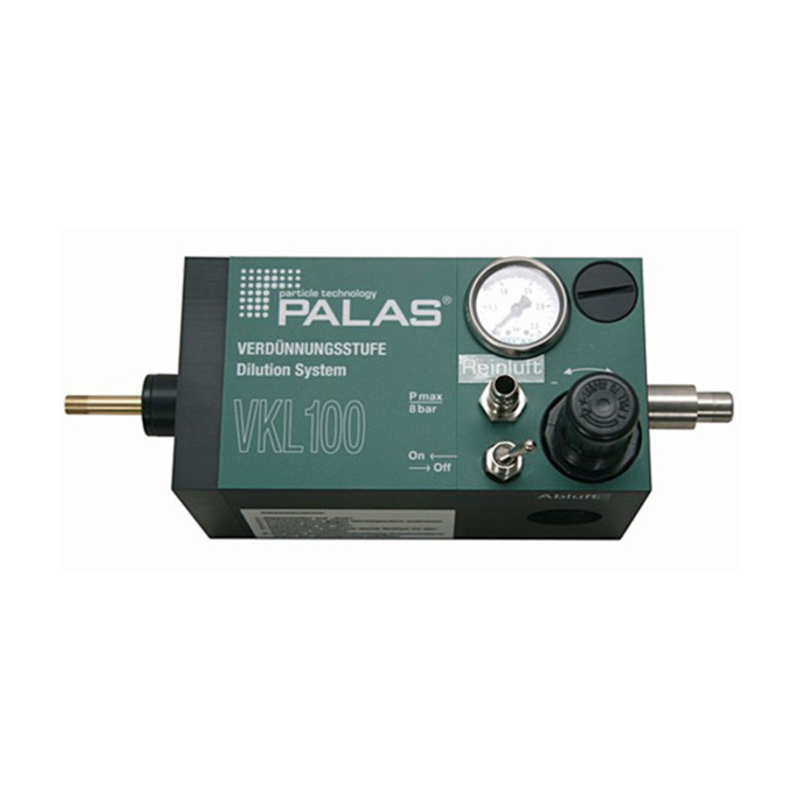

氣溶膠稀釋

VKL 系列稀釋系統專用於測量高 HEPA 過濾器質量(過濾效率 >99.95%)。使用稀釋系統時,可以采用稀釋系數為(1、10、100、1000、10000)的測量點開關,以便於進行過濾器測試。

氣溶膠測量

氣溶膠測量發生
•    在 01 到 1.2 µm 的範圍,使用 Palas®U-SMPS
•    在約 12 到 100 µm 的範圍,使用 Promo ®system 氣溶膠頻譜儀。
可以組合兩個測量儀器並同時用於整個範圍,如 U-Range

Datasheet

測量範圍(總滲透率)

高達 0.0005 %

測量範圍(尺寸)

0.02 – 100 µm

體積流量

2 – 200 m3/h- 高壓工作

差壓測量範圍

0 – 1,200 Pa 可選,0 – 2,500 Pa 可選,0 – 5,000 Pa 可選

氣溶膠

粉塵(例如 SAE 粉塵)、鹽(例如 NaCl、KCl)、液體氣溶膠(例如 DEHS)、乳膠顆粒物

濾芯尺寸

300 x 300 x 300 mm (H x W x D)

Benefits

•    測試準確,適用範圍廣
      -    可在一個通道中根據 ISO 29463-5 以及 ISO 16890(ISO ePM1;ISO ePM2.5)測量
      -    在 FET 100 和 FET 600 中使用測量技術;按要求提供雙通道
      -    極為廣泛的應用,用於 0.02 至 40 µm 的分離效率測量
      -    可測量粉塵控製能力
•    靈活,易於使用
      -    定製過濾適配器、流量通道和測量範圍,實現優異的測試性能
      -    針對小濾芯的模塊化緊湊設計,空間要求低
      -    用於減少顆粒物損失的水平設計
      -    無需原始氣體/純凈氣體校準,僅使用一個采樣和一個測量設備
•    安全性
      -    記錄基於相關標準的結果
      -    出廠測試並校準測試臺

Applications

•    開發
•    質量控製
      -    客艙過濾器
      -    HEPA/ULPA 潔凈室過濾器
      -    客艙空氣過濾器
      -    發動機空濾器
      -    壓縮機供氣空氣過濾器
•   按照 ISO 29463-5 測量 MPPS
•   按照 ISO 16890 測量碎片分離效率
•   確定不同體積流量下的壓力損失
•   確定粉塵控製能力
